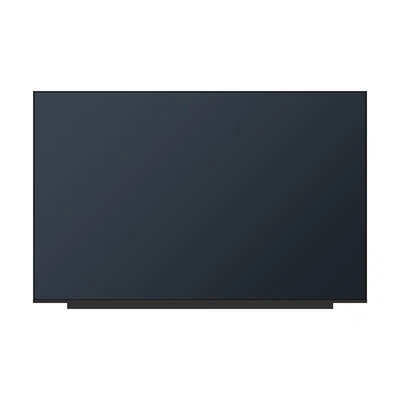

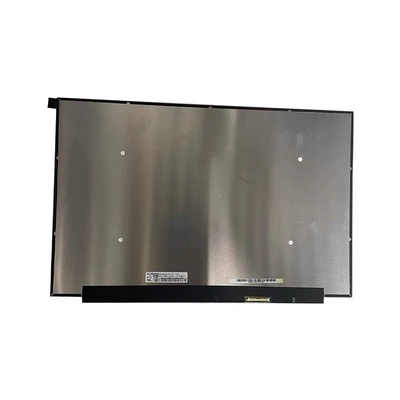

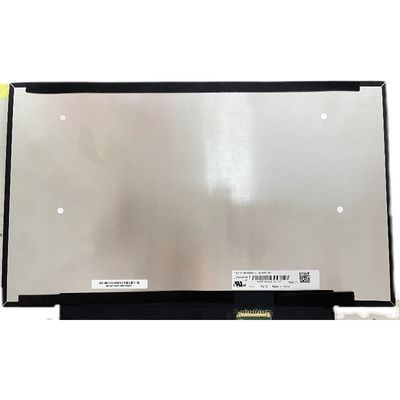

Datos del producto:
|
| Marca del producto: | Sector de la tecnología | Tamaño diagonal: | 14,0" |
|---|---|---|---|
| Resolución: | 1920 ((RGB) × 1200, WUXGA 161PPI | Brillo: | ² de 400 cd/m |
| Ángulo de visión: | 89/89/89/89 (tipo.) (CR≥10) | Medio ambiente: | Temperatura de funcionamiento: 0 ~ 50 °C; Temperatura de almacenamiento: -20 ~ 60 °C |
| Información básica: | Marca del panel | Modelo de panel | MNE007JA1-1 | |
|---|---|---|---|---|
| Tamaño diagonal | 14.0" | Aplicación | ||
| Tipo de panel | LTPS TFT-LCD, LCM | Alias del modelo | Se aplican las siguientes condiciones: | |
| Confiabilidad: | Temperatura de operación. | 0 ~ 50 °C | Temperatura de almacenamiento. | -20 ~ 60 °C |
| Características de los píxeles | Formato de píxeles | 1920 ((RGB) × 1200 [WUXGA] | Punto de juego | 0.05236 × 0,15708 mm (H × V) |
|---|---|---|---|---|
| Configuración | Bandas verticales RGB | Pitch de los píxeles | 0.15708 × 0,15708 mm (H × V) [161PPI] | |
| Tamaño mecánico: | Área de visualización | 301.594×188.496 mm (H×V) | Área de Bezel | - |
| Esquema de la oscuridad. | 306.65×197.03 mm (H×V) | Profundidad del contorno | 2.25/4.5 (tipo/máximo) mm | |
| Características del esquema: | Factor de forma | Rectángulo plano | Orientación | Tipo de paisaje |
| Proporción de aspecto | 16- ¿Qué quieres decir? | Estilo de forma | Las medidas de seguridad se aplicarán a los productos de la categoría 1 del presente anexo. | |
| Agujeros y soportes: | Sin | |||
| Otras características: | Peso | 230 g (máximo) | Superficie | Revestimiento antirreflejo y duro (3H) |
| Información básica: | Brillo | Se trata de un sistema de control de las emisiones de gases de escape. | Relación de contraste | 10001 (tipo) (transmisor) |
|---|---|---|---|---|
| Ángulo de visión | El tipo de la sustancia utilizada es el tipo de la sustancia utilizada. | Modo óptico | FFS, normalmente negro, transmisor | |
| Dirección de visión | Simetría | Tiempo de respuesta | 25 (tipo) ((Tr+Td) (ms) | |
| Desempeño de color: | Cromaticidad | - ¿ Qué es eso?0.313- ¿ Qué?0.329 | Números de color | 16.7M (8 bits) |
| Temperatura del color | 6485K | Uniformidad blanca | 1.25/1.67 (máximo) | |
| 1931 Gamut de color: | Relación NTSC | 73 por ciento | SGBR | Cobertura del 97% |
| Adobe RGB | 76% de cobertura | Las condiciones de las pruebas de seguridad | Capacitación del 75% | |
| Rec.2020 | 54% de cobertura | Las observaciones | Las condiciones de las pruebas de calidad se determinarán en función de las características de las piezas.709, BT.709), Rec.2020 (BT.2020) |
| Características de la luz de fondo: | Forma de la lámpara | 6 cuerdas | Tipo de lámpara | Velocidad de la luz | Tiempo de vida | 15 K (min.) (horas) |
|---|---|---|---|---|---|---|
| Reemplazo | - | Importe | 10S6P | Posición | Tipo de luz de borde | |
| Características de la interfaz: | El tipo | Incluido en la interfaz de señal | Posición | - | Conducción de la lámpara | Con conductor LED |
| El conductor eléctrico: | Entrada de voltaje | 5.0/12.0/21.0V (min./tipo/máximo) | Entrada de corriente | Las partidas de los componentes de las máquinas de ensayo de la categoría M1 son las siguientes: | ||
| Consumo | 2.1W (máximo) | |||||
| Sistema de señal: | eDP (2 carriles), eDP1.4, HBR1 (2.7G por carril) | Tensión lógica | - | |||
|---|---|---|---|---|---|---|
| Señales eléctricas: | Entrada de voltaje | 3.3V (tipo) | Entrada de corriente | Se aplicarán los siguientes requisitos: | ||
| Consumo | Se aplicarán las siguientes medidas: | |||||
| Características de la interfaz: | El tipo | Conector | Posición | |||
| Detalle del conector: | Marca del producto | Modelo | Punto de pinchazo | Las pines | Importe | Configuración |
| I-PEX | Se trata de un producto de fabricación en el que se utilizan productos de fabricación en el mercado. | 0.5 mm | 30 alfileres | 1 piezas | Se aplicará el procedimiento de ensayo de la norma de calidad de los productos. | |
En cuanto a los detalles mecánicos, tiene un área activa de 301.594 ((W) × 188.496 ((H) mm, un tamaño de contorno de 306.65 ((W) × 197.03 ((H) × 4.5 ((D) mm,con tratamiento superficial de Antiglare, recubrimiento duro (3H), peso neto de 230g (máx.), tipo de forma de Slim (PCBA Bent, T≤3.0mm).MNE007JA1-1 puede proporcionar 400 cd/m2 de brillo de pantalla 10001:1 relación de contraste transmisor, 89/89/89/89 (tipo) (CR≥10) (L/R/U/D) ángulo de visión, mejor dirección de visión en Simetría y tiempo de respuesta de 25 (tipo) (Tr+Td) ms.La escala de grises o el brillo del subpixel se determina con una señal de escala de grises de 8 bits para cada punto, presentando así una paleta de 16,7M colores, también con un rendimiento de gama de colores del 96% (sRGB).Este producto adoptó 10S6P WLED como su sistema de retroiluminación que se colocó como tipo de luz Edge y tienen una vida útil de 15K horasMNE007JA1-1 utiliza eDP (2 Lanes) como sistema de entrada de señal, que está conectado por 30 pines de conector con voltaje de alimentación de 3.3V (tipo.).
