Datos del producto:
|
| Marca del producto: | En el caso de las empresas | Tamaño diagonal: | 14,0" |
|---|---|---|---|
| Resolución: | 1920 ((RGB) × 1200, WUXGA 161PPI | Luminancia: | ² de 300 cd/m |
| Ángulo de visión: | 85/85/85/85 (tipo) | Max. Las calificaciones: | Temperatura de almacenamiento: -20 ~ 60 °C Temperatura de funcionamiento: 0 ~ 50 °C |
| Suministro de tensión: | 3.3V (tipo.) |
| Información básica: | Fabricante | Modelo de panel | Tipo de panel | Alias |
|---|---|---|---|---|
| Las condiciones de las condiciones de ensayo se determinarán en el anexo IV. | a-Si TFT-LCD, LCM | - | ||
| Medio ambiente | Estado de la RoHS | Temperatura de operación. | Temperatura de almacenamiento. | Nivel de vibración |
| 0 ~ 50 °C | -20 ~ 60 °C |
| Información básica: | La luminancia (cd/m2) | Ángulo de visión (L/R/U/D) | Tiempo de respuesta (ms) |
|---|---|---|---|
| 300 (tipo) | 85/85/85/85 (tipo) | 25 (tipo) ((Tr+Td) | |
| Mejor vista en | Modo de muestra | Relación de contraste | |
| Simetría | HADS, normalmente negro, transmisor | 800: 1 (tipo) (transmisor) | |
| Color de la pantalla: | Temperatura del color | Muestra los colores | Coordenada blanca |
| 6485K | 16.2M (6 bits + FRC) | ¿ Qué es eso?0.313Y:0.329 | |
| 1931 Gamut de color: | Relación NTSC | Cobertura de sRGB | Cobertura RGB de Adobe |
| El 46% | El 63% | El 48% | |
| Cobertura del DCI-P3 | Rec.2020 Cobertura | Las observaciones | |
| El 48% | El 34% | Las condiciones de las pruebas de calidad se determinarán en función de las características de las piezas.709, BT.709), Rec.2020 (BT.2020) | |
| Variante blanca: | 1.25/1.67 (máximo) | ||
| Tamaño del panel: | 14.0" | |||
|---|---|---|---|---|
| Características de los píxeles | Formato de píxeles | Configuración de píxeles | Pico de los píxeles (mm) | Talla de los puntos (mm) |
| 1920 ((RGB) × 1200 [WUXGA] | Bandas verticales RGB | 0.15708 × 0,15708 [161PPI] | 0.05236 por 0.15708 | |
| Tamaño mecánico: | Área activa (mm) | Área de la bisela (mm) | Dimensión del contorno (mm) | Profundidad de contorno (mm) |
| 301.594 ((H) × 188.496 ((V) | - | 307.29 ((H) × 205.35 ((V) | 2.85/3.0 (tipo/máximo) mm | |
| Características del esquema: | Factor de forma | Orientación | Proporción de aspecto | Estilo de forma |
| Rectángulo plano | Tipo de paisaje | 16- ¿Qué quieres decir? | Las medidas de ensayo se aplicarán en el caso de los equipos de ensayo de PCBA. | |
| Montaje: | Sin | |||
| Otros detalles: | Peso | Cubierta del panel | Tratamiento | |
| 300 g (máximo) | - | Revestimiento antirreflejo y duro (3H) | ||
| Características de las lámparas: | El tipo | Posición | Cantidad | Forma de las piezas | Vida (horas) | Intercambio de lámparas |
|---|---|---|---|---|---|---|
| Velocidad de la luz | Tipo de luz de borde | 10S6P | 6 cuerdas | 15K (min.) | - | |
| Características de la interfaz: | Posición | El controlador de luz de fondo | El tipo | |||
| - | Con conductor LED | Incluido en la interfaz de señal | ||||
| El conductor eléctrico: | Suministro de tensión | Suministro actual | Consumo de energía | |||
| 5.0/12.0/21.0V (min./tipo/máximo) | - | 3.95W (máximo) | ||||
| Panel de conducción eléctrica: | Suministro de tensión | Suministro actual | El poder | |||
|---|---|---|---|---|---|---|
| 3.3V (tipo) | Se aplicarán los siguientes requisitos: | 0.6W (máximo) | ||||
| Características de la interfaz: | Posición | Señales | El tipo | |||
| eDP (2 carriles), eDP1.2, HBR1 (2.7G por carril) | Conector | |||||
| Detalle del conector: | Marca del producto | Modelo | Punto de pinchazo | Cantidad de pines | Cantidad | Configuración |
| El STM | MSAK24025P30: el número de unidades de seguridad de las que se trate | 0.5 mm | 30 alfileres | 1 piezas | Se aplicará el procedimiento de ensayo de la norma de calidad. | |

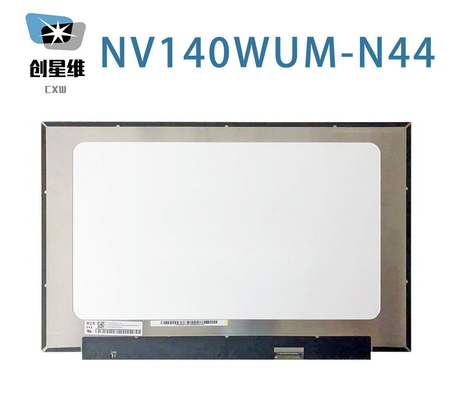

En cuanto a los detalles mecánicos, tiene un área activa de 301.594 ((W) × 188.496 ((H) mm, un tamaño de contorno de 307.29 ((W) × 205.35 ((H) × 3 ((D) mm,con tratamiento superficial de Antiglare, recubrimiento duro (3H), peso neto de 300g (máx.), tipo de forma de Slim (PCBA Flat, T≤3,2mm).NV140WUM-N44 puede proporcionar 300 cd/m2 de brillo de pantalla 8001:1 relación de contraste transmisor, 85/85/85/85 (tipo) (CR≥10) (L/R/U/D) ángulo de visión, mejor dirección de visión en Simetría, y tiempo de respuesta de 25 (tipo) (Tr+Td) ms.La escala de gris o el brillo del subpixel se determina con una señal de escala de gris de 6 bits + FRC para cada punto, presentando así una paleta de 16,2M colores, también con un rendimiento de gama de colores del 45% (NTSC).Este producto adoptó 10S6P WLED como su sistema de retroiluminación que se colocó como tipo de luz de borde y tienen una vida útil de 15K horasNV140WUM-N44 utiliza eDP (2 Lanes) como sistema de entrada de señal, que está conectado por 30 pines Conector con voltaje de alimentación de 3.3V (tipo)
