Datos del producto:
|
modelo: | LM057QB1T10 | Tamaño diagonal: | 5.7INCH |
---|---|---|---|
Luminancia: | ² de 150 cd/m (tipo.) | Formato del pixel: | 320×240 [QVGA] 70PPI |
Esquema oscuro.: | 166 (H)×109 (V) ×7.5 (D) milímetro | Fuente de luz: | WLED [1S6P], SIN conductor |
Tipo de interfaz: | Datos paralelos (4-bit) 12 pernos FPC | Ambiente: | Temperatura de funcionamiento: 0 ~ °C 50; Temperatura de almacenamiento: -25 ~ °C 60 |
Alta luz: | Exhibición del LCD del alto brillo de WLED,Pantalla de CCFL TFT LCD,Exhibición de TFT LCD del sostenido de SVGA |
Información básica: | Fabricante | Modelo del panel | Tipo del panel | Alias |
---|---|---|---|---|
SOSTENIDO | LM057QB1T10 | FSTN-LCD, LCM | - | |
Ambiente: | Estado de RoHS | Temporeros de funcionamiento. | Temporeros del almacenamiento. | Nivel de la vibración |
0 ~ °C 50 | -25 ~ °C 60 | - |
Tamaño del panel: | 5,7" | |||
---|---|---|---|---|
Características del pixel: | Formato del pixel | Configuración del pixel | Echada del pixel (milímetros) | Dot Pitch (milímetros) |
320×240 [QVGA] | Rectángulo | 0.360×0.360 [70PPI] | 0.360×0.360 | |
Tamaño mecánico: | Área activa (milímetros) | Área del bisel (milímetros) | Dimensión del esquema (milímetros) | Profundidad del esquema (milímetros) |
115,17 (H) × 86,37 (V) | 121,0 (H) × 91,6 (V) | 166 (H) × 109 (V) | 7,5 (máximo) milímetros | |
Características del esquema: | Factor de forma | Orientación | Relación de aspecto | Forme el estilo |
Rectángulo plano | Tipo del paisaje | 4:3 (H: V) | ||
El otro detalle: | Peso | Cubierta del panel | Tratamiento | |
160g (tipo.) | - | - |
Información básica: | Luminancia (² de cd/m) | Ángulo de visión (L/R/U/D) | Tiempo de respuesta (ms) |
---|---|---|---|
150 (tipo.) | 40/40/25/40 (tipo.) (CR≥2) | 190/210 (tipo.) (Tr/Td) | |
La mejor visión encendido | Modo de visualización | Coeficiente de contraste | |
- | STN, negro/blanco (negativa), transmisivo | 6: 1 (tipo.) (transmisivo) | |
Color de la exhibición: | Temperatura de color | Colores de la exhibición | Coordenada blanco |
- | Monocromo | - |
Características de la lámpara: | Tipo | Posición | Cantidad | Forma | Vida (horas) | Intercambio de la lámpara |
---|---|---|---|---|---|---|
WLED | Tipo de la luz de borde | 1S6P | Paralelo | - | - | |
WLED eléctrico: | Fuente del voltaje | Fuente actual | Poder | |||
3.4/3.9V (tipo. /Max.) | 120mA (tipo.) | |||||
Características del interfaz: | Posición | Conductor del contraluz | Tipo | |||
- | No | Conector | ||||
Detalle del interfaz: | Marca | Modelo | Pin Pitch | Pin Amount | Cantidad | Configuración |
JST | BHR-03VS-1 | 4,0 milímetros | 3 pernos | PC 1 | BLE-3PINS-ANC |
Conducción del panel eléctrica: | Fuente del voltaje | Fuente actual | Poder | |||
---|---|---|---|---|---|---|
5.0V (tipo.) | 1.2/1.8mA (tipo. /Max.) | 46/70mW (tipo. /Max.) | ||||
Características del interfaz: | Posición | Señal | Tipo | |||
- | Datos paralelos (4-bit) | FPC | ||||
Detalle de FPC: | Marca | Modelo | Pin Pitch | Pin Amount | Cantidad | Configuración |
1,25 milímetros | 12 pernos | PC 1 |

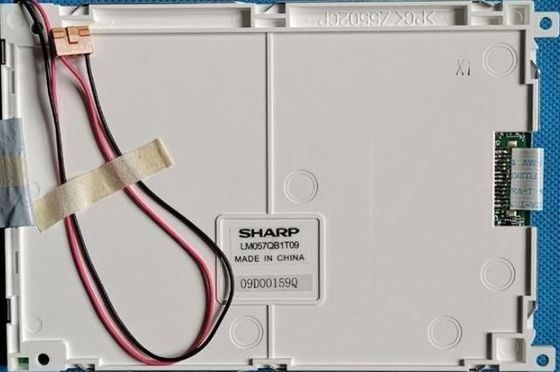

LM057 serie LM057QB1T10 LM057QB1T09
LM057QB1T10 apoya la exhibición 320×240 (QVGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en rectángulo. En cuanto a detalle mecánico, ofrece el área activa de 115,17 (W)×86.37 (H) milímetro, tamaño del esquema de 166 (W)×109 (H)×7.5 (D) milímetro, viendo el tamaño del área de 121,0 (W)×91.6 (H) el milímetro, peso neto de 160g (tipo.). Como STN, el negro/blanco (negativa), producto transmisivo de LCM, poder LM057QB1T10 proporciona el coeficiente de contraste transimissive del 6:1 del brillo de la exhibición del ² de 150 cd/m, 40/40/25/40 (tipo.) (CR≥2) (L/R/U/D) ángulo de visión, y tiempo de respuesta de 190/210 (tipo.) (Tr/Td) ms, presentando así una paleta de colores monocromáticos. Este producto adoptó 1S6P WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde, conductor externo del contraluz se necesita además.
