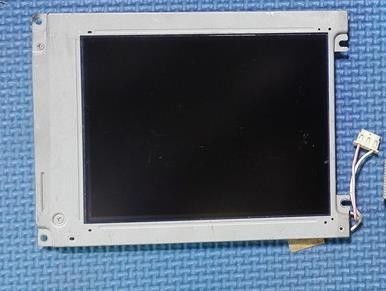

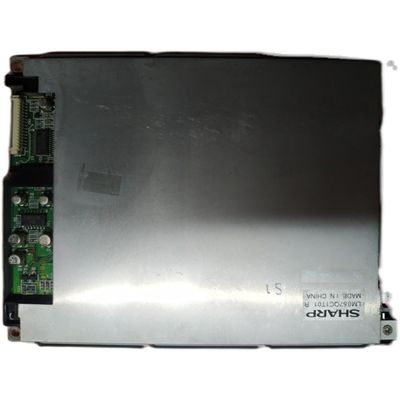

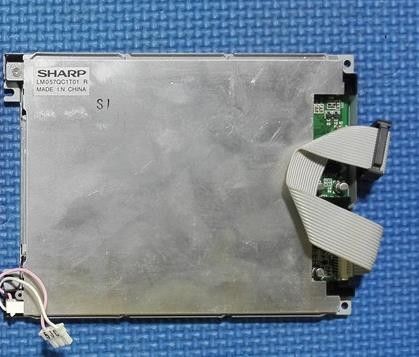

Datos del producto:
|
Modelo del panel: | LM057QC1T01R | tamaño del panel: | 5,7" |
---|---|---|---|
Marca del panel: | Sostenido | Resolución: | 320 (RGB) ×240, QVGA, 70PPI |
Abertura del bisel: | 121,3 (W)×92.6 (H) milímetro | Brillo: | ² de 180 cd/m (tipo.) |
Tipo de la lámpara: | 1 PC CCFL, horas 25K, sin el conductor | Ambiente: | Temporeros de funcionamiento.: 0 ~ °C 50; Temporeros del almacenamiento.: -25 ~ °C 60 |
Alta luz: | Exhibición del LCD del alto brillo de WLED,Pantalla de CCFL TFT LCD,Exhibición de TFT LCD del sostenido de SVGA |
Características del pixel: | Número de pixel | 320 (RGB) ×240 [QVGA] | Arreglo | Raya vertical del RGB |
---|---|---|---|---|
Dot Pitch (W×H) | 0.120×0.360 milímetro | Echada del pixel (W×H) | 0.360×0.360 milímetro [70PPI] | |
Tamaño físico: | Visión activa | 115,2 (W)×86.4 (H) milímetro | Total amortigüe. | 154,6 (W)×114.8 (H) milímetro |
Abertura del bisel | 121,3 (W)×92.6 (H) milímetro | Profundidad total | 8.3±0.5 milímetro | |
Características del esquema: | Forma de la forma | Rectángulo plano | Orientación | Tipo del paisaje |
Relación de aspecto (W: H) | 4:3 | Forme el estilo | ||
Fijación: | Agujeros de montaje de la cara (2-Φ3.2, 2-R1.6) | |||
El otro detalle: | Masa | 200g (tipo.) | Superficie | - |
Información básica: | Luminancia | ² de 180 cd/m (tipo.) | Coeficiente de contraste | 40: 1 (tipo.) (transmisivo) |
---|---|---|---|---|
Buena visión en | - | Velocidad de la respuesta | 450/100 (tipo.) (Tr/Td) (ms) | |
Ángulo de visión | 50/50/35/60 (tipo.) (CR≥2) | Modo de funcionamiento | STN, normalmente negro, transmisivo | |
Funcionamiento del color: | Cromaticidad | Wx: 0,320; Wy: 0,330 | Color de la ayuda | Color |
Temperatura de color | 6116K | Uniformidad blanca | - |
Características de la lámpara: | Forma de la lámpara | Recto | Tipo de la lámpara | CCFL | Posición | Tipo de la luz de borde (lado inferior) |
---|---|---|---|---|---|---|
Intercambio | - | Cantidad | PC 1 | Vida | 25K (tipo.) (horas) | |
Lámpara eléctrica: | Corriente entrada | 4.0/6.0/6.5mA (mínimo/tipo. /Max.) | Voltaje entrado | 400V (tipo.) | ||
Frecuencia | 40/80KHz (mínimo/máximo) | Voltaje de abertura | 650/770V (máximo) (Ta=+25/0℃) | |||
Consumo | 2.4W (tipo.) | |||||
Características del interfaz: | Posición | - | Tipo físico | Conector | ||
Detalle del interfaz: | Marca | Modelo | Cantidad | Pin Pitch | Pin Amount | Pin Assignment |
JST | BHR-03VS-1 | PC 1 | 4,0 milímetros | 3 pernos | BLL-3PINS-HNL | |
Conductor del contraluz: | No |
Señal eléctrica: | Corriente entrada | 1.5/3.0mA (tipo.) (3.3V/5.0V) (IDD) | Voltaje entrado | 3.3/5.0V (tipo.) (VDD) | ||
---|---|---|---|---|---|---|
Consumo | - | Interfaz de señal | Datos paralelos (de 8 bits) | |||
Características del interfaz: | Posición | - | Tipo físico | Conector | ||
Interfaz de señal: | Marca | Modelo | Cantidad | Pin Pitch | Pin Amount | Pin Assignment |
molex | 53261-1571 | PC 1 | 1,25 milímetros | 15 pernos |
LM057QC1T01R apoya la exhibición 320 (RGB) ×240 (QVGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 115,2 (W)×86.4 (H) milímetro, tamaño del esquema de 154,6 (W)×114.8 (H) milímetro, viendo el tamaño del área de 121,3 (W)×92.6 (H) el milímetro, peso neto de 200g (tipo.). Como STN, el producto normalmente negro, transmisivo de LCM, poder de LM057QC1T01R proporciona el coeficiente de contraste transimissive del 40:1 del brillo de la exhibición del ² de 180 cd/m, 50/50/35/60 (tipo.) (CR≥2) (L/R/U/D) ángulo de visión, y tiempo de respuesta de 450/100 (tipo.) (Tr/Td) ms, así presentando una paleta de los colores del color.
