Datos del producto:
|
Modelo del panel: | LM100SS1T52 | Marca del panel: | Sostenido |
---|---|---|---|
Brillo: | ² de 70 cd/m (tipo.) | Resolución: | 800 (RGB) ×600, SVGA, 99PPI |
tamaño del panel: | 10.0INCH | Abertura del bisel: | 208,0 (W)×157.0 (H) milímetro |
Ambiente: | Temporeros de funcionamiento.: 0 ~ °C 40; Temporeros del almacenamiento.: -25 ~ °C 60 | Tipo de la lámpara: | 1 PC CCFL, horas 10K, sin el conductor |
Alta luz: | Pantalla de TFT LCD del sostenido de SVGA,Panel LCD industrial de XGA,Exhibición de LVDS TFT LCD |
Tamaño del panel: | 10,0 pulgadas | |||
---|---|---|---|---|
Características del pixel: | Resolución | Arreglo del pixel | Dot Pitch (W×H) | Echada del pixel (W×H) |
800 (RGB) ×600, SVGA | Raya vertical del RGB | 0.085×0.255 milímetro | 0.255×0.255 milímetro [99PPI] | |
Tamaño mecánico: | Área activa (W×H) | Área del bisel (W×H) | Dimensión del esquema (W×H) | Profundidad del esquema |
203.98×152.98 milímetro | 208.0×157.0 milímetro | 236.8×172.5 milímetro | 6.5±0.3 milímetro | |
Características del esquema: | Estilo de la forma | Relación de aspecto | Orientación | Forme el estilo |
Rectángulo plano | 4:3 (W: H) | Tipo del paisaje | ||
Fijación: | Agujeros de montaje de la cara (2-Φ3.0, 2-R1.5) en bisel izquierdo, derecho | |||
Otras características: | Cubierta del panel | Peso | Superficie | |
- | 340g (tipo.) | - |
Información básica: | Brillo | Modo de funcionamiento | Coeficiente de contraste |
---|---|---|---|
² de 70 cd/m (tipo.) | STN, normalmente negro, transmisivo | 50:1 (tipo.) (transmisivo) | |
Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de la respuesta | |
30/30/25/15 (tipo.) (CR≥5) | - | 220/80 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color | Cantidad del color | Cromaticidad blanca del color |
5616K | Color | X: 0,330; Y: 0,339 |
Señal eléctrica: | Entrada actual | Entrada del voltaje | Consumo | |||
---|---|---|---|---|---|---|
165mA (tipo.) | 3.3V (tipo.) | 545mW (tipo.) | ||||
Características del interfaz: | Posición | Tipo | Interfaz | |||
- | Conector | Datos paralelos (de 8 bits) | ||||
Interfaz de señal: | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
JAE | FI-W31P-HF | PC 1 | 1,25 milímetros | 31 pernos |
Características del contraluz: | Tipo | Posición | Forma | Cantidad | Vida (horas) | Reemplazo |
---|---|---|---|---|---|---|
CCFL | Tipo de la luz de borde (lado de top) | Recto | PC 1 | 10K (mínimo) | - | |
CCFL eléctrico: | Entrada actual | Entrada del voltaje | Consumo | |||
2.2/3.5ma (tipo. /Max.) | 600V (tipo.) | 1.32W (tipo.) | ||||
Voltaje de abertura | Frecuencia de la lámpara | |||||
1150/1350V (máximo) (Ta=+25/0℃) | 50/80Khz (mínimo/máximo) | |||||
Características del interfaz: | Posición | Tipo | Conductor de CCFL | |||
- | Conector | No | ||||
Detalle del interfaz | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
JST | BHR-03VS-1 | PC 1 | 4,0 milímetros | 3 pernos | BLL-3PINS-LNH |

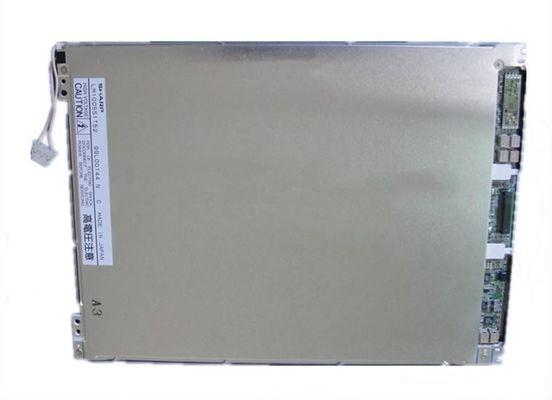

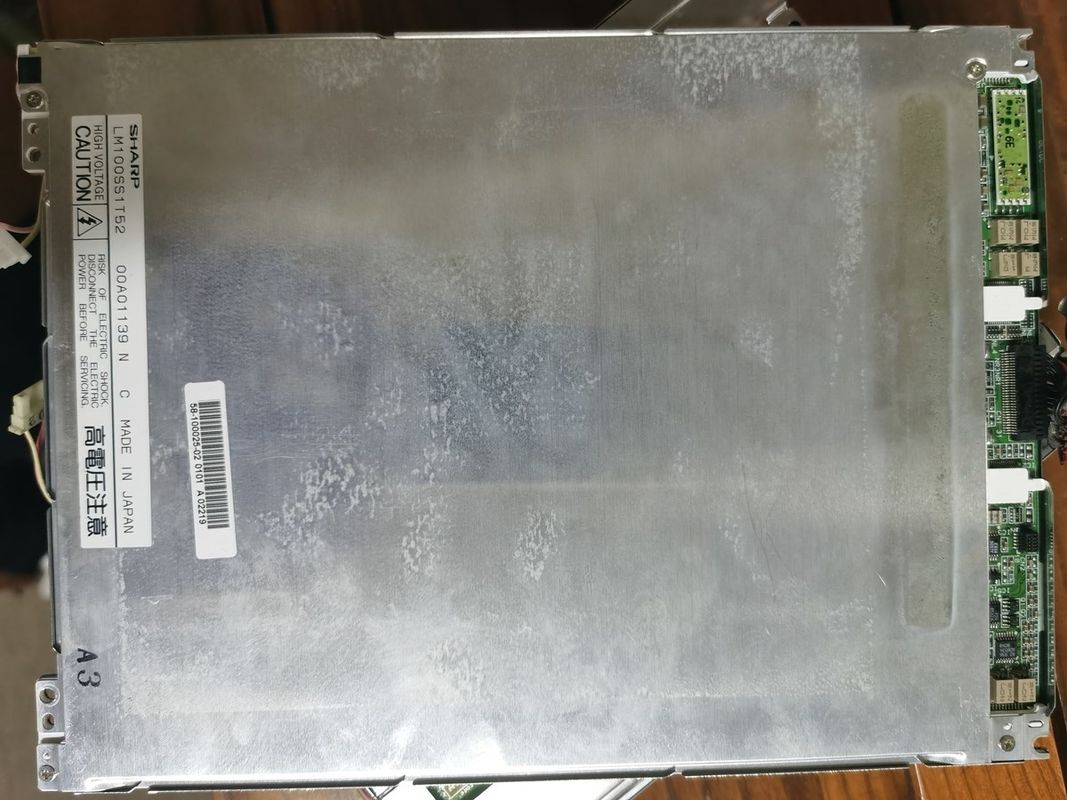

LM100SS1T52 apoya la exhibición 800 (RGB) ×600 (SVGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 203,98 (W)×152.98 (H) milímetro, tamaño del esquema de 236,8 (W)×172.5 (H)×6.8 (D) milímetro, viendo el tamaño del área de 208,0 (W)×157.0 (H) el milímetro, peso neto de 340g (tipo.). Como STN, el producto normalmente negro, transmisivo de LCM, poder LM100SS1T52 proporciona el coeficiente de contraste transimissive del 50:1 del brillo de la exhibición del ² de 70 cd/m, 30/30/25/15 (tipo.) (CR≥5) (L/R/U/D) ángulo de visión, y tiempo de respuesta de 220/80 (tipo.) (Tr/Td) ms, así presentando una paleta de los colores del color. Este producto adoptó 1 las PC CCFL pues es el sistema del contraluz que fue puesto como tipo de la luz de borde (lado superior) y tener un rato de la vida laboral de las horas 10K, conductor externo del contraluz se necesita además.
