Datos del producto:
|
Modelo del panel: | LM32K10 | Marca del panel: | Sostenido |
---|---|---|---|
Resolución: | 320×240, QVGA, 84PPI | tamaño del panel: | 4.7INCH |
Brillo: | ² de 50 cd/m (tipo.) | Interfaz de señal: | Datos paralelos (4-bit), conector de 12 pernos |
Ambiente: | Temporeros de funcionamiento.: 0 ~ °C 45; Temporeros del almacenamiento.: -25 ~ °C 60 | Tipo de la lámpara: | 1 PC CCFL, sin el conductor |
Alta luz: | Pantalla de TFT LCD del sostenido de SVGA,Panel LCD industrial de XGA,Exhibición de LVDS TFT LCD |
Información básica: | Brillo | Modo de funcionamiento | Coeficiente de contraste |
---|---|---|---|
² de 50 cd/m (tipo.) | STN, negro/blanco (positivo) | 10:1 (tipo.) (transmisivo) | |
Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de la respuesta | |
- | - | 100/150 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color | Cantidad del color | Cromaticidad blanca del color |
- | Monocromo | - |
Tamaño del panel: | 4,7 pulgadas | |||
---|---|---|---|---|
Características del pixel: | Resolución | Arreglo del pixel | Dot Pitch (W×H) | Echada del pixel (W×H) |
320×240, QVGA | Rectángulo | 0.300×0.300 milímetro | 0.300×0.300 milímetro [84PPI] | |
Tamaño mecánico: | Área activa (W×H) | Área del bisel (W×H) | Dimensión del esquema (W×H) | Profundidad del esquema |
95.97×71.97 milímetro | 100.0×76.0 milímetro | 148×96 milímetro | 8,0 (máximo) milímetros | |
Características del esquema: | Estilo de la forma | Relación de aspecto | Orientación | Forme el estilo |
Rectángulo plano | 4:3 (W: H) | Tipo del paisaje | ||
Otras características: | Cubierta del panel | Peso | Superficie | |
- | 140g (tipo.) | - |
Señal eléctrica: | Entrada actual | Entrada del voltaje | Consumo | |||
---|---|---|---|---|---|---|
12.5mA (tipo.) | 5.0V (tipo.) | - | ||||
Voltaje para las señales de la exhibición: | 192/288mW (tipo. /Max.) | |||||
Características del interfaz: | Posición | Tipo | Interfaz | |||
- | Conector | Datos paralelos (4-bit) | ||||
Interfaz de señal: | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
molex | 52103-1217 | PC 1 | 1,0 milímetros | 12 pernos |
Características del contraluz: | Tipo | Posición | Forma | Cantidad | Vida (horas) | Reemplazo |
---|---|---|---|---|---|---|
CCFL | Tipo de la luz de borde | - | PC 1 | - | - | |
CCFL eléctrico: | Entrada actual | Entrada del voltaje | Consumo | |||
5.0±1mA | 250±25V | 1.25W (tipo.) | ||||
Características del interfaz: | Posición | Tipo | Conductor de CCFL | |||
- | Alambre | No |

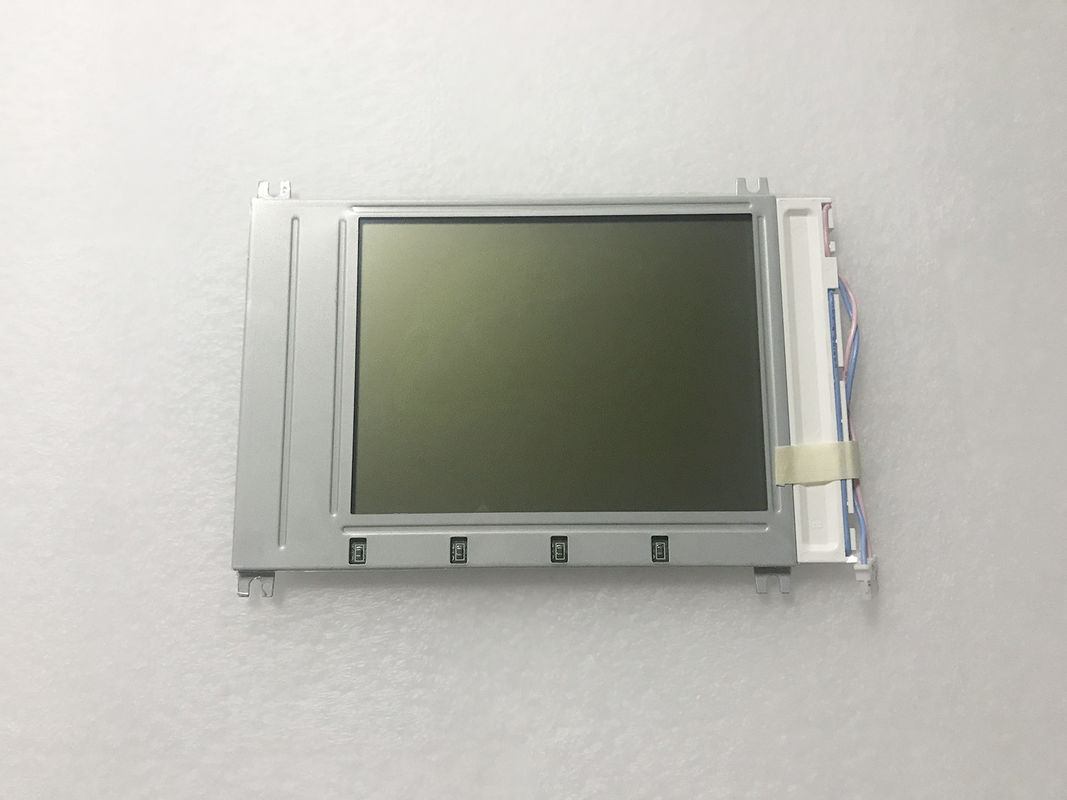

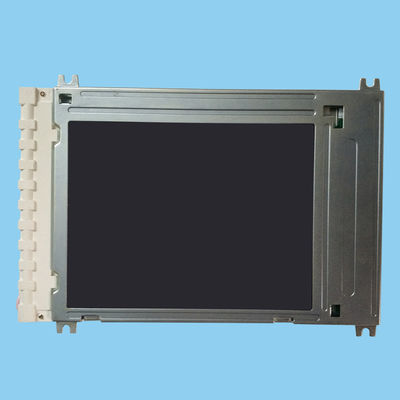

LM32K10 apoya la exhibición 320×240 (QVGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en rectángulo. En cuanto a detalle mecánico, ofrece el área activa de 95,97 (W)×71.97 (H) milímetro, tamaño del esquema de 148 (W)×96 (H) milímetro, viendo el tamaño del área de 100,0 (W)×76.0 (H) el milímetro, peso neto de 140g (tipo.). Como STN, el producto del negro/blanco (positivo) de LCM, poder LM32K10 proporciona el coeficiente de contraste transimissive del 10:1 del brillo de la exhibición del ² de 50 cd/m, y el tiempo de respuesta de 100/150 (tipo.) (Tr/Td) ms, así presentando una paleta de colores monocromáticos. Este producto adoptó 1 las PC CCFL pues es el sistema del contraluz que fue puesto como tipo de la luz de borde, conductor externo del contraluz se necesita además.
