Datos del producto:
|
Marca del panel: | Sostenido | Modelo del panel: | LM5Q32 |
---|---|---|---|
Brillo: | ² de 120 cd/m (tipo.) | Resolución: | 320 (RGB) ×240, QVGA, 80PPI |
tamaño del panel: | 5,0" | Tipo de la lámpara: | 1 PC CCFL, horas 15K, sin el conductor |
Interfaz de señal: | Datos paralelos (de 8 bits), conector de 20 pernos | Ambiente: | Temporeros de funcionamiento.: 0 ~ °C 50; Temporeros del almacenamiento.: -25 ~ °C 65 |
Alta luz: | Pantalla de TFT LCD del sostenido de SVGA,Panel LCD industrial de XGA,Exhibición de LVDS TFT LCD |
Información básica: | Brillo | ² de 120 cd/m (tipo.) | Coeficiente de contraste | 30:1 (tipo.) (transmisivo) |
---|---|---|---|---|
Ángulo de visión | 35/35/15/25 (tipo.) (CR≥5) | Modo óptico | STN, normalmente negro, transmisivo | |
Dirección de visión | las 6 | Tiempo de respuesta | 150/50 (tipo.) (Tr/Td) (ms) | |
Funcionamiento del color: | Cromaticidad | Wx: 0,290; Wy: 0,300 | Números del color | Color |
Temperatura de color | 8558K | Uniformidad blanca | - |
Características del pixel: | Formato del pixel | 320 (RGB) ×240 [QVGA] | Dot Pitch | 0.105×0.315 milímetro (H×V) |
---|---|---|---|---|
Configuración | Raya vertical del RGB | Echada del pixel | 0.315×0.315 milímetro (H×V) [80PPI] | |
Tamaño mecánico: | Área de presentación | 100.8×75.6 milímetro (H×V) | Área del bisel | 103.4×78.3 milímetro (H×V) |
Resuma oscuro. | 134×113 milímetro (H×V) | Profundidad del esquema | 10,5 (máximo) milímetros | |
Características del esquema: | Factor de forma | Rectángulo plano | Orientación | Tipo del paisaje |
Relación de aspecto | 4:3 (H: V) | Forme el estilo | ||
Otras características: | Peso | 150g (tipo.) | Superficie | - |
Características del contraluz: | Forma de la lámpara | Recto | Tipo de la lámpara | CCFL | Tiempo de la vida | 15K (mínimo) (horas) |
---|---|---|---|---|---|---|
Reemplazo | - | Cantidad | PC 1 | Posición | Tipo de la luz de borde (lado de top) | |
Lámpara eléctrica: | Entrada del voltaje | 720V (tipo.) | Entrada actual | 4.0±1mA | ||
Frecuencia | 30/80KHz (mínimo/máximo) | Voltaje de partida | 1280/1600V (máximo) (Ta=+25/0℃) | |||
Consumo | 2.9W (tipo.) | |||||
Características del interfaz: | Tipo | Conector | Posición | - | Conductor de la lámpara | No |
Detalle del interfaz: | Marca | Modelo | Pin Pitch | Pernos | Cantidad | Configuración |
JST | BHR-03VS-1 | 4,0 milímetros | 3 pernos | PC 1 | BLL-3PINS-HNL |
Sistema de señal: | Datos paralelos (de 8 bits) | Voltaje de la lógica | - | |||
---|---|---|---|---|---|---|
Señal eléctrica: | Entrada del voltaje | 5.0V (tipo.) | Entrada actual | 3/5mA (tipo. /Max.) | ||
Consumo | 310/400mW (tipo. /Max.) | |||||
Características del interfaz: | Tipo | Conector | Posición | - | ||
Detalle del conector: | Marca | Modelo | Pin Pitch | Pernos | Cantidad | Configuración |
FCI | SFR20R-1ST | 0,8 milímetros | 20 pernos | PC 1 |

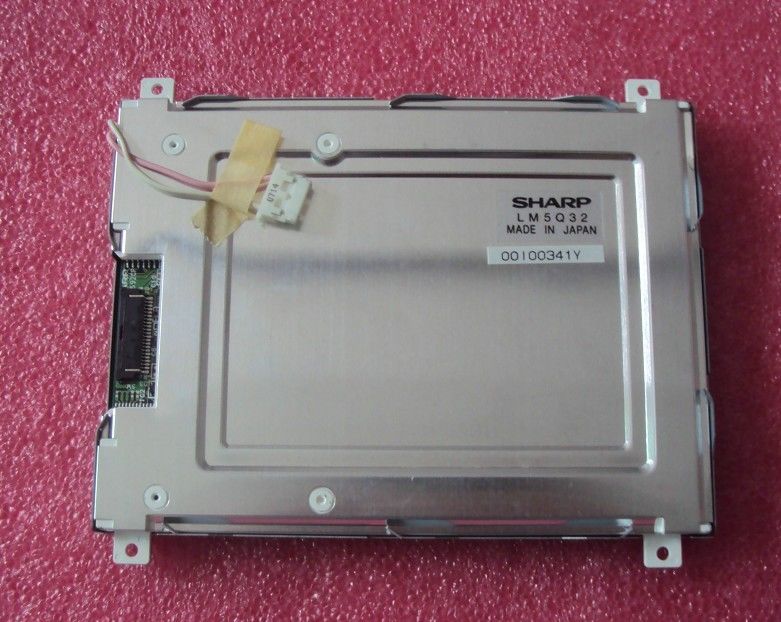

LM5Q32 apoya la exhibición 320 (RGB) ×240 (QVGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 100,8 (W)×75.6 (H) milímetro, tamaño del esquema de 134 (W)×113 (H)×10.5 (D) milímetro, viendo el tamaño del área de 103,4 (W)×78.3 (H) el milímetro, peso neto de 150g (tipo.). Como STN, el producto normalmente negro, transmisivo de LCM, poder LM5Q32 proporciona el coeficiente de contraste transimissive del 30:1 del brillo de la exhibición del ² de 120 cd/m, 35/35/15/25 (tipo.) (CR≥5) (L/R/U/D) ángulo de visión, la mejor dirección de la visión en las 6, y tiempo de respuesta de 150/50 (tipo.) (Tr/Td) ms, así presentando una paleta de los colores del color. Este producto adoptó 1 las PC CCFL pues es el sistema del contraluz que fue puesto como tipo de la luz de borde (lado superior) y tener un rato de la vida laboral de las horas 15K, conductor externo del contraluz se necesita además.
