Datos del producto:
|
Marca: | Sostenido | modelo: | LM5Q32R |
---|---|---|---|
Luminancia: | ² de 120 cd/m (tipo.) | Tamaño diagonal: | 5.0inch |
Fuente de luz: | CCFL [1 PC], horas 15K, SIN conductor | Formato del pixel: | 320 (RGB) ×240 [QVGA] 80PPI |
Tipo de interfaz: | Datos paralelos (de 8 bits), conector de 20 pernos | Ambiente: | Temperatura de funcionamiento: 0 ~ °C 60; Temperatura de almacenamiento: -25 ~ °C 65 |
Alta luz: | Pantalla de TFT LCD del sostenido de SVGA,Panel LCD industrial de XGA,Exhibición de LVDS TFT LCD |
Tamaño de pantalla: | 5,0" | |||
---|---|---|---|---|
Características del pixel: | Número del pixel | Formato del pixel | Dot Pitch (H×V) | Echada del pixel (H×V) |
320 (RGB) ×240, QVGA | Raya vertical del RGB | 0.105×0.315 milímetro | 0.315×0.315 milímetro [80PPI] | |
Tamaño mecánico: | Área de presentación (H×V) | Abertura del bisel (H×V) | Dimensión total (H×V) | Profundidad total |
100.8×75.6 milímetro | 103.4×78.3 milímetro | 134×113 milímetro | 10,5 (máximo) milímetros | |
Características del esquema: | Forma de la forma | Relación de aspecto (H: V) | Orientación | Forme el estilo |
Rectángulo plano | 4:3 | Tipo del paisaje | ||
La otra espec.: | Masa | Cubierta del panel | Tratamiento superficial | |
150g (tipo.) | - | - |
Información básica: | Luminancia | Modo del trabajo | Coeficiente de contraste |
---|---|---|---|
² de 120 cd/m (tipo.) | STN, normalmente negro, transmisivo | 30:1 (tipo.) (transmisivo) | |
Buena visión en | Ángulo de visión | Tiempo de respuesta | |
las 6 | 35/35/15/25 (tipo.) (CR≥5) | 150/50 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color: | Color de la ayuda | Coordenada del color |
8558K | Color | X: 0,290; Y: 0,300 |
Señal eléctrica: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
---|---|---|---|---|---|---|
5.0V (tipo.) | 3/5mA (tipo. /Max.) | 310/400mW (tipo. /Max.) | ||||
Características del interfaz: | Tipo de la señal | Tipo físico | Posición del interfaz | |||
Datos paralelos (de 8 bits) | Conector | - | ||||
Detalle del interfaz: | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
FCI | SFR20R-1ST | PC 1 | 20 pernos | 0,8 milímetros |
Características del contraluz: | Tipo | Posición | Vida (horas) | Cantidad | Forma | Reemplazo |
---|---|---|---|---|---|---|
CCFL | Tipo de la luz de borde (lado de top) | 15K (mínimo) | PC 1 | Recto | - | |
CCFL eléctrico: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
720V (tipo.) | 4.0±1mA | 2.9W (tipo.) | ||||
Frecuencia de funcionamiento | Voltaje de lanzamiento | |||||
30/80KHz (mínimo/máximo) | 1280/1600V (máximo) (Ta=+25/0℃) | |||||
Características del interfaz: | Conductor State de CCFL | Tipo físico | Posición del interfaz | |||
No | Conector | - | ||||
Detalle del interfaz | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
JST | BHR-03VS-1 | PC 1 | 3 pernos | 4,0 milímetros | BLL-3PINS-LNH |

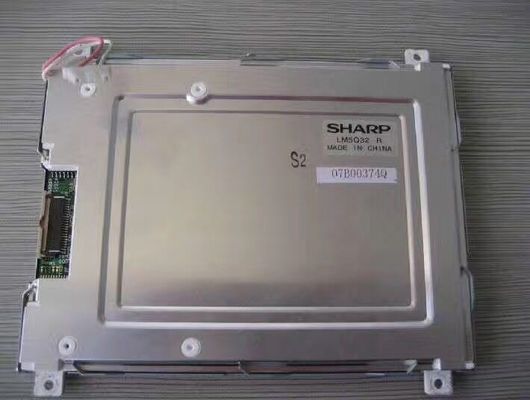

LM5Q32R apoya la exhibición 320 (RGB) ×240 (QVGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 100,8 (W)×75.6 (H) milímetro, tamaño del esquema de 134 (W)×113 (H)×10.5 (D) milímetro, viendo el tamaño del área de 103,4 (W)×78.3 (H) el milímetro, peso neto de 150g (tipo.). Como STN, el producto normalmente negro, transmisivo de LCM, poder de LM5Q32R proporciona el coeficiente de contraste transimissive del 30:1 del brillo de la exhibición del ² de 120 cd/m, 35/35/15/25 (tipo.) (CR≥5) (L/R/U/D) ángulo de visión, la mejor dirección de la visión en las 6, y tiempo de respuesta de 150/50 (tipo.) (Tr/Td) ms, así presentando una paleta de los colores del color. Este producto adoptó 1 las PC CCFL pues es el sistema del contraluz que fue puesto como tipo de la luz de borde (lado superior) y tener un rato de la vida laboral de las horas 15K, conductor externo del contraluz se necesita además.
