Datos del producto:
|
Name modelo: | LM8V311 | Fabricante: | Sostenido |
---|---|---|---|
Luminancia: | ² de 55 cd/m (tipo.) | Contraluz: | 1 PC CCFL, 25K horas, ningún conductor |
Tamaño de pantalla: | 7,7 pulgadas | Número del pixel: | 640 (RGB) ×480 (VGA) 103PPI |
Tipo de la señal: | Datos paralelos (de 8 bits), conector de 29 pernos | Max. Ratings: | Temporeros del almacenamiento.: -25 ~ °C 60 Temporeros de funcionamiento.: 0 ~ °C 40 |
Alta luz: | Exhibición industrial de QVGA 113PPI Lcd,Panel táctil de WLED LVDS TFT,exhibición de TFT LCD del sostenido 500nits |
Información básica: | Marca | Name modelo | Tipo | Alias modelo |
---|---|---|---|---|
SOSTENIDO | LM8V311 | CSTN-LCD, LCM | - | |
Grados máximos: | RoHS | Temperatura de funcionamiento | Temperatura de almacenamiento | Nivel de la vibración |
0 ~ °C 40 | -25 ~ °C 60 | - |
Información básica: | Luminancia | Modo del trabajo | Coeficiente de contraste |
---|---|---|---|
² de 55 cd/m (tipo.) | STN, normalmente negro, transmisivo | 30:1 (tipo.) (transmisivo) | |
Buena visión en | Ángulo de visión | Tiempo de respuesta | |
- | 30/30/15/30 (tipo.) (CR≥5) | 270/80 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color: | Color de la ayuda | Coordenada del color |
8841K | Color | X: 0,275; Y: 0,330 |
Características del contraluz: | Tipo | Posición | Vida (horas) | Cantidad | Forma | Reemplazo |
---|---|---|---|---|---|---|
CCFL | Tipo de la luz de borde (lado de top) | 25K (mínimo) | PC 1 | Recto | - | |
CCFL eléctrico: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
490/539V (tipo. /Max.) | 3.0/5.0mA (tipo. /Max.) | 1.47W (tipo.) | ||||
Frecuencia de funcionamiento | Voltaje de lanzamiento | |||||
30/70KHz (mínimo/máximo) | 700/1050V (máximo) (Ta=+25/0℃) | |||||
Características del interfaz: | Conductor State de CCFL | Tipo físico | Posición del interfaz | |||
No | Conector | - | ||||
Detalle del interfaz | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
HONDA | QZ-19-3F01 | PC 1 | 3 pernos | BLL-3PINS-LNH |
Tamaño de pantalla: | 7,7" | |||
---|---|---|---|---|
Características del pixel: | Número del pixel | Formato del pixel | Dot Pitch (H×V) | Echada del pixel (H×V) |
640 (RGB) ×480, VGA | Raya vertical del RGB | 0.082×0.246 milímetro | 0.246×0.246 milímetro [103PPI] | |
Tamaño mecánico: | Área de presentación (H×V) | Abertura del bisel (H×V) | Dimensión total (H×V) | Profundidad total |
157.42×118.06 milímetro | - | 197×142.5 milímetro | 9,5 (máximo) milímetros | |
Características del esquema: | Forma de la forma | Relación de aspecto (H: V) | Orientación | Forme el estilo |
Rectángulo plano | 4:3 | Tipo del paisaje | ||
Panel táctil: | Puntos del tacto | Tipo de la señal | Regulador | Tecnología |
- | - | - | 4-wire tacto resistente, F/G | |
La otra espec.: | Masa | Cubierta del panel | Tratamiento superficial | |
310g (tipo.) | - | - |
Señal eléctrica: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
---|---|---|---|---|---|---|
3.3V (tipo.) | 40/60mA (tipo. /Max.) | 130/200mW (tipo. /Max.) | ||||
Voltaje para las señales de la exhibición: | 0≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD | |||||
Características del interfaz: | Tipo de la señal | Tipo físico | Posición del interfaz | |||
Datos paralelos (de 8 bits) | Conector | - | ||||
Detalle del interfaz: | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
molex | 53261-1510 | PC 1 | 15 pernos | 1,25 milímetros | ||
molex | 53261-1410 | PC 1 | 14 pernos | 1,25 milímetros |

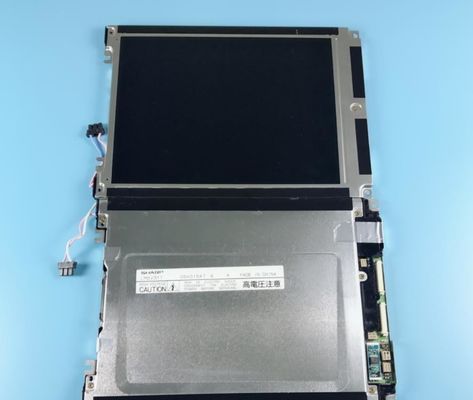

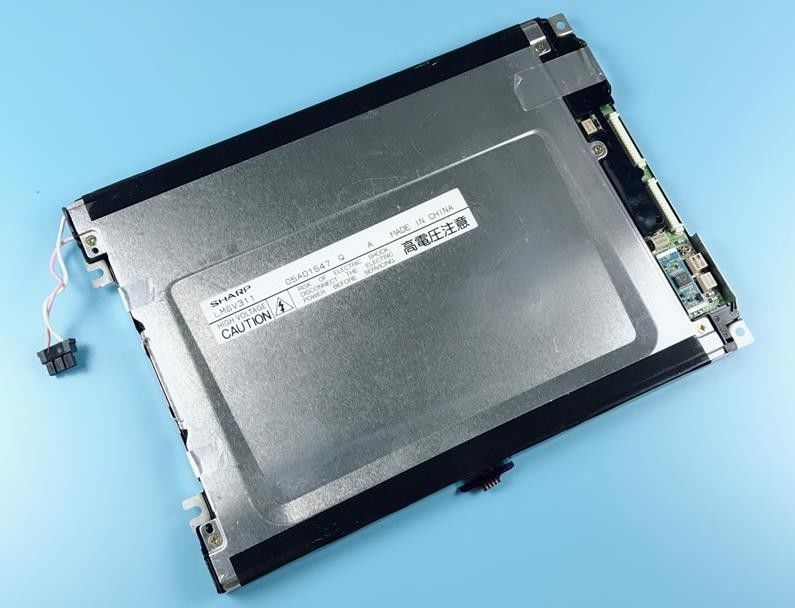

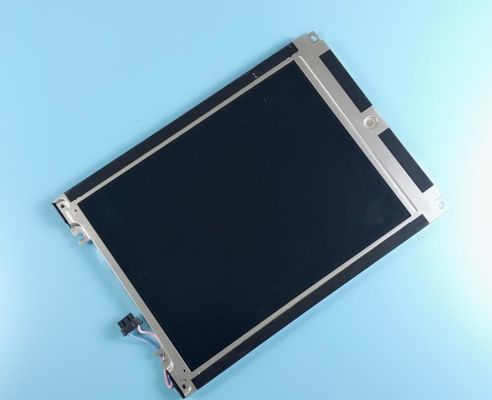

LM8V311 apoya la exhibición 640 (RGB) ×480 (VGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 157,42 (W)×118.06 (H) milímetro, tamaño del esquema de 197 (W)×142.5 (H) el milímetro, peso neto de 310g (tipo.). Como STN, el producto normalmente negro, transmisivo de LCM, poder LM8V311 proporciona el coeficiente de contraste transimissive del 30:1 del brillo de la exhibición del ² de 55 cd/m, 30/30/15/30 (tipo.) (CR≥5) (L/R/U/D) ángulo de visión, y tiempo de respuesta de 270/80 (tipo.) (Tr/Td) ms, así presentando una paleta de los colores del color. Este producto adoptó 1 las PC CCFL pues es el sistema del contraluz que fue puesto como tipo de la luz de borde (lado superior) y tener un rato de la vida laboral de las horas 25K, conductor externo del contraluz se necesita además.
