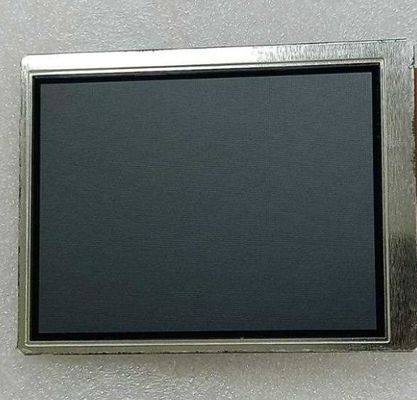

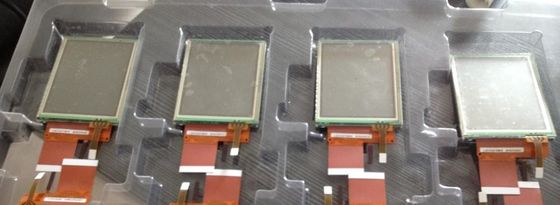

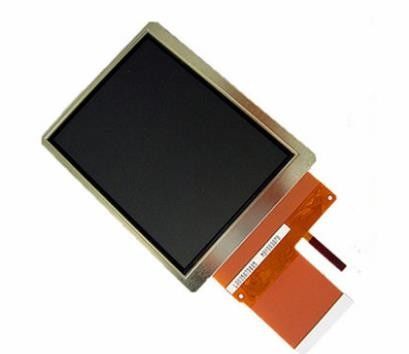

Datos del producto:
|
| Modelo del panel: | El número de unidades de producción será el siguiente: | Marca del panel: | Sostenido |
|---|---|---|---|
| Tamaño del panel: | 3.5inch | Resolución: | 240 (RGB) ×320, QVGA, 113PPI |
| Brillo: | ² de 50 cd/m (tipo.) | Interfaz de señal: | RGB paralelo (1 ch, 6 bits), 50 pines FPC |
| Tipo de la lámpara: | WLED, 10K horas, sin conductor | Ambiente: | Temperatura de funcionamiento: -10 ~ 60 °C; Temperatura de almacenamiento: -25 ~ 70 °C |
| Resaltar: | LCM El panel de TFT LCD del sostenido 240×320RGB,el panel de TFT LCD del sostenido 50nits,LQ035Q7DB02R |
||
La serie LQ035DB03R LQ035DB03F
| Tamaño de la pantalla: | 3.5" | |||
|---|---|---|---|---|
| Características de los píxeles | Número de píxeles | Formato de píxeles | Pintura de puntos (H × V) | Pico de los píxeles (H × V) |
| 240 (RGB) × 320, QVGA | Bandas verticales RGB | 0.0745×0.2235 mm | 0.2235×0.2235 mm [113PPI] | |
| Tamaño mecánico: | Área de visualización (H × V) | Abertura del bisel (H × V) | Dimensión general (H × V) | Profundidad general |
| 53.64 × 71,52 mm | 57.4 × 75,2 mm | de una anchura superior o igual a 60 mm | 4.5 ± 0,3 mm | |
| Características del esquema: | Forma del formulario | La relación de aspecto (H: V) | Orientación | Estilo de forma |
| Rectángulo plano | 3:4 | Tipo de retrato | ||

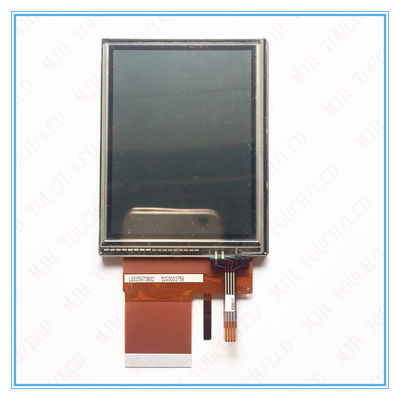

| Panel táctil: | Puntos de contacto | Tipo de señal | El controlador | Tecnología |
| 1 punto | - | Sin controlador táctil | Toque resistivo de 4 cables | |
| Otras especificaciones: | La masa | Cubierta del panel | Tratamiento de la superficie | |
| 50.0g (tipo) | - | Revestimiento duro (3H) | ||
| Información básica: | Luminancia | Modo de trabajo | Relación de contraste |
|---|---|---|---|
| 50 cd/m2 (tipo) | TN, normalmente blanco, transflectivo | 701 (tipo) (transmisor) 8:1 (tipo) (reflector) | |
| Buena vista en | Ángulo de visión | Tiempo de respuesta | |
| A las seis. | 40/40/40/50 (tipo) (CR≥2) | Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero. | |
| Color de la pantalla: | Temperatura del color: | Color de soporte | Coordenadas de color |
| 6476K | 262K (6 bits) | ¿ Qué es eso?0.310Y:0.350 | |
| Desempeño: | Tecnología 3D | Visibilidad al aire libre | Reflexión |
| - | La luz del sol es legible | 7/11% (min./tipo) |
| Características de la luz de fondo: | El tipo | Posición | Vida (horas) | Importe | Forma de las piezas | Reemplazo |
|---|---|---|---|---|---|---|
| Velocidad de la luz | Tipo de luz de borde | 10K (tipo) | - | - | - | |
| WLED eléctrico: | Válvula de entrada | Corriente de entrada | Consumo de energía | |||
| 21.6V (tipo), 24V (máximo) | Las condiciones de ensayo se determinarán en función de las condiciones de ensayo. | 324 mW (tipo) | ||||
| Características de la interfaz: | Estado del conductor en el sistema WLED | Tipo físico | Posición de la interfaz | |||
| - No, no lo sé. | FPC | - | ||||
| Detalle de la interfaz | Nombre de la marca | Nombre del modelo | Importe | Las pines | Punto de pinchazo | Configuración del pin |
| 1 piezas | 5 pines | 0.5 mm | BLE-5PINS-ANNCN (en inglés) | |||
| Señales eléctricas: | Válvula de entrada | Corriente de entrada | Consumo de energía | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-10.0V (tipo) ((VSHA/VSHD/VDD/VEE) | 3.0/2.0/0.10/-0.10mA (tipo) ((ISHA/ISHD/IDD/IEE) | - | ||||
| Características de la interfaz: | Tipo de señal | Tipo físico | Posición de la interfaz | |||
| RGB paralelo (1 ch, 6 bits) | FPC | - | ||||
| Detalle de la interfaz: | Nombre de la marca | Nombre del modelo | Importe | Las pines | Punto de pinchazo | Configuración del pin |
| 1 piezas | 50 alfileres | 0.5 mm | ||||
LQ035Q7DB02R admite la pantalla240 (RGB) × 320(QVGA) con una relación de aspecto de 3:4 (W:H), cuyos píxeles están dispuestos en banda vertical RGB. En cuanto a los detalles mecánicos, cuenta con un área activa de 53.64 ((W) × 71.52 ((H) mm, tamaño de contorno de 65 ((W) × 85 ((H) × 4.8 (D) mm, tamaño de área de visualización de 57,4 mm, con tratamiento de superficie de recubrimiento duro (3H), peso neto de 50,0 g (tipo).LQ035Q7DB02R puede proporcionar 50 cd/m2 de brillo de pantalla 701:1 relación de contraste transmisor, 8:1 (tipo) relación de contraste reflectante, 40/40/40/50 (tipo) (CR≥2) (L/R/U/D) ángulo de visión, mejor dirección de visión a las 6 horas y tiempo de respuesta de 30/50 (tipo) (Tr/Td) ms.La escala de grises o el brillo del subpixel se determina con una señal de escala de grises de 6 bits para cada punto, presentando así una paleta de colores de 262K.Este producto adoptó WLED como su sistema de retroiluminación que se colocó como tipo de luz Edge y tienen un tiempo de vida útil de 10K horas, el controlador de retroiluminación externo es adicionalmente necesario.
