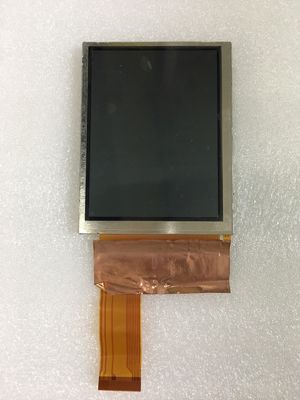

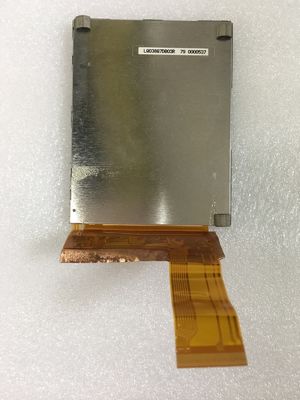

Datos del producto:
|
tamaño del panel: | 3.8inch | Modelo del panel: | LQ038Q7DB03R |
---|---|---|---|
Marca del panel: | Sostenido | Brillo: | ² de los 90cd/m |
Tipo de la lámpara: | 9S1P WLED, horas 10K, sin el conductor | Interfaz de señal: | RGB paralelo (1 ch, 6 mordidos), 61 pernos FPC |
Resolución: | 240 (RGB) ×320, QVGA, 105PPI | Ambiente: | Temporeros de funcionamiento.: 0 ~ °C 50; Temporeros del almacenamiento.: -25 ~ °C 70 |
Alta luz: | El panel de LVDS TFT LCD,Panel táctil de WLED LVDS TFT |
LQ038 serie LQ038Q7DB03R LQ038Q7DB03
Tamaño de pantalla: | 3,8" | |||
---|---|---|---|---|
Características del pixel: | Número del pixel | Formato del pixel | Dot Pitch (H×V) | Echada del pixel (H×V) |
240 (RGB) ×320, QVGA | Raya vertical del RGB | 0.080×0.240 milímetro | 0.240×0.240 milímetro [105PPI] | |
Tamaño mecánico: | Área de presentación (H×V) | Abertura del bisel (H×V) | Dimensión total (H×V) | Profundidad total |
57.6×76.8 milímetro | 61.2×80.4 milímetro | 69×88.6 milímetro | 3.4±0.25 milímetro | |
Características del esquema: | Forma de la forma | Relación de aspecto (H: V) | Orientación | Forme el estilo |
Rectángulo plano | 3:4 | Tipo del retrato | ||
La otra espec.: | Masa | Cubierta del panel | Tratamiento superficial | |
42.0g (tipo.) | - | Capa dura (3H) |
Frecuencia de actualización: | 60Hz |
---|---|
Exploración reversa: | Sí (U/D, L/R) |
Características del contraluz: | Tipo | Posición | Vida (horas) | Cantidad | Forma | Reemplazo |
---|---|---|---|---|---|---|
WLED | Tipo de la luz de borde | 10K (tipo.) | 9S1P | 1 secuencia | - | |
WLED eléctrico: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
32.4/36.0V (tipo. /Max.) | 15/20mA (tipo. /Max.) | 486/720mW (tipo. /Max.) | ||||
Características del interfaz: | Conductor State de WLED | Tipo físico | Posición del interfaz | |||
No | Incluido en interfaz de señal del panel | - |
Información básica: | Luminancia | Modo del trabajo | Coeficiente de contraste |
---|---|---|---|
² de 90 cd/m (tipo.) | TN, normalmente blanco, Transflective | 8:1 (transmisivo) del 75:1 (tipo.) (tipo.) (reflexivo) | |
Buena visión en | Ángulo de visión | Tiempo de respuesta | |
las 6 | 40/40/40/40 (tipo.) (CR≥2) | 30/50 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color: | Color de la ayuda | Coordenada del color |
7203K | 262K (6-bit) | X: 0,300; Y: 0,330 | |
1931 color Gamlt: | Ratio de NTSC | cobertura del sRGB | Cobertura de Adobe RGB |
el 18% | el 24% | el 18% | |
Cobertura DCI-P3 | Cobertura Rec.2020 | Observaciones | |
el 18% | el 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Uniformidad blanca: | 1.17/1.33 (tipo. /Max.) (9 puntos) | ||
Funcionamiento: | tecnología 3D | Visibilidad al aire libre | Reflexión |
- | Luz del sol legible | 7.0/11% (Min.Type.) |
Señal eléctrica: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
---|---|---|---|---|---|---|
5.0/3.3/15.0/-15.0V (tipo.) (VSHA/VSHD/VDD/VSS) | 5.0/1.8/0.05/-0.03mA (tipo.) (ISHA/ISHD/IDD/IEE) | 33/66mW (tipo. /Max.) | ||||
Características del interfaz: | Tipo de la señal | Tipo físico | Posición del interfaz | |||
RGB paralelo (1 ch, pedazo 6) | FPC | - | ||||
Detalle del interfaz: | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
PC 1 | 61 pernos |
LQ038Q7DB03R apoya la exhibición 240 (RGB) ×320 (QVGA) con la relación de aspecto del 3:4 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 57,6 (W)×76.8 (H) milímetro, tamaño del esquema de 69 (W)×88.6 (H) milímetro, viendo el tamaño del área de 61,2 (W)×80.4 (H) milímetro, con el treament superficial de la capa dura (3H), el peso neto de 42.0g (tipo.). Como TN, normalmente blanco, producto de Transflective LCM, poder de LQ038Q7DB03R proporciona el coeficiente de contraste transimissive del 75:1 del brillo de la exhibición del ² de 90 cd/m, coeficiente de contraste reflexivo del 8:1 (tipo.), 40/40/40/40 (tipo.) (CR≥2) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 6, y el tiempo de respuesta de 30/50 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K, también con el funcionamiento de la gama el 18% (NTSC) del color. Este producto adoptó 9S1P WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde y tiene un rato de la vida laboral de las horas 10K, conductor externo del contraluz se necesita además.
