Datos del producto:
|
Tamaño de pantalla: | 5,7 pulgadas | Name modelo: | LQ057Q3DC03 |
---|---|---|---|
Ángulo de visión: | 80/80/80/65 (tipo.) | Luminancia: | ² de 500 cd/m (tipo.) |
Número del pixel: | 320×240 (RGB) (QVGA) 70PPI | Contraluz: | WLED, horas 50K, con el conductor del LED |
Max. Ratings: | Temporeros del almacenamiento.: -30 ~ 80 temporeros de funcionamiento del °C.: -30 ~ °C 80 | Tipo de la señal: | RGB paralelo (1 ch, pedazo 6), conector de 33 pernos |
Alta luz: | Exhibición de TFT LCD del sostenido de QVGA,El panel agudo de TFT de la simetría |
LQ057 serie LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
Características del pixel: | Formato del pixel | 320×240 (RGB) [QVGA] | Dot Pitch | 0.360×0.120 milímetro (H×V) |
---|---|---|---|---|
Configuración | Raya horizontal del RGB | Echada del pixel | 0.360×0.360 milímetro (H×V) [70PPI] | |
Tamaño mecánico: | Área de presentación | 115.2×86.4 milímetro (H×V) | Área del bisel | 121.0×92.2 milímetro (H×V) |
Resuma oscuro. | 144×104.6 milímetro (H×V) | Profundidad del esquema | 12.3±0.5 milímetro | |
Características del esquema: | Factor de forma | Rectángulo plano | Orientación | Tipo del paisaje |
Relación de aspecto | 4:3 (H: V) | Forme el estilo | ||
Agujeros y soportes: | Agujeros de montaje posteriores (4-Φ2.6) | |||
Otras características: | Peso | 210g (máximo) | Superficie | Se deslumbra (neblina el 0%), la capa dura (2H) |
Información básica: | Brillo | ² de 500 cd/m (tipo.) | Coeficiente de contraste | 350:1 (mínimo) (transmisivo) |
---|---|---|---|---|
Ángulo de visión | 80/80/80/65 (tipo.) (CR≥10) | Modo óptico | TN, normalmente blanco, transmisivo | |
Dirección de visión | las 12 | Tiempo de respuesta | 30 (tipo.) (Tr+Td) (ms) | |
Funcionamiento del color: | Cromaticidad | Wx: 0,313; Wy: 0,329 | Números del color | 262K (6-bit) |
Temperatura de color | 6485K | Uniformidad blanca | - |
Características del contraluz: | Forma de la lámpara | - | Tipo de la lámpara | WLED | Tiempo de la vida | 50K (tipo.) (horas) |
---|---|---|---|---|---|---|
Reemplazo | - | Cantidad | - | Posición | Tipo de la luz de borde | |
Características del interfaz: | Tipo | Conector | Posición | - | Conductor de la lámpara | Con el conductor del LED |
Detalle del interfaz: | Marca | Modelo | Pin Pitch | Pernos | Cantidad | Configuración |
JST | SM06B-SRSS-TB (SI) (SN) | 1,0 milímetros | 6 pernos | PC 1 | ||
Conductor Electrical: | Entrada del voltaje | 11.2/12.0/12.6V (mínimo/tipo. /Max.) | Entrada actual | 200/250mA (tipo. /Max.) |
Sistema de señal: | RGB paralelo (1 ch, pedazo 6) | Voltaje de la lógica | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||
---|---|---|---|---|---|---|
Señal eléctrica: | Entrada del voltaje | 3.3V (tipo.) | Entrada actual | 10/30mA (tipo. /Max.) | ||
Características del interfaz: | Tipo | Conector | Posición | - | ||
Detalle del conector: | Marca | Modelo | Pin Pitch | Pernos | Cantidad | Configuración |
HORAS | FH12-33S-0.5Shipping y dirección (55) | 0,5 milímetros | 33 pernos | PC 1 | DRGB-33P1C6B-015A |

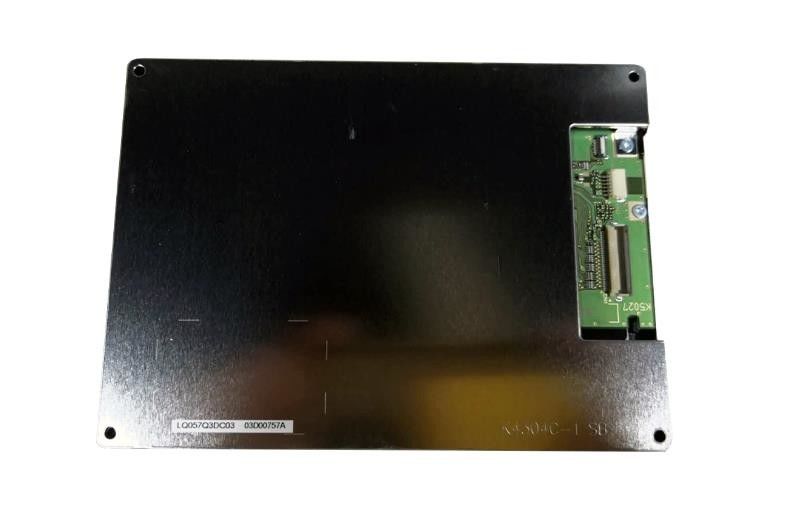

LQ057Q3DC03 apoya la exhibición 320×240 (RGB) (QVGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya horizontal del RGB. En cuanto a detalle mecánico, ofrece el área activa de 115,2 (W)×86.4 (H) milímetro, tamaño del esquema de 144 (W)×104.6 (H)×12.8 (D) milímetro, viendo el tamaño del área de 121,0 (W)×92.2 (H) milímetro, con el treament superficial del resplandor (neblina el 0%), la capa dura (2H), peso neto de 210g (máximo). Como TN, el producto normalmente blanco, transmisivo de LCM, poder LQ057Q3DC03 proporciona el coeficiente de contraste transimissive del 350:1 del brillo de la exhibición del ² de 500 cd/m, 80/80/80/65 (tipo.) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 12, y el tiempo de respuesta (tipo.) (Tr+Td) de la escala del ms 30 gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K. Este producto adoptó WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde y tiene un rato de la vida laboral de las horas 50K, con el conductor del LED.
