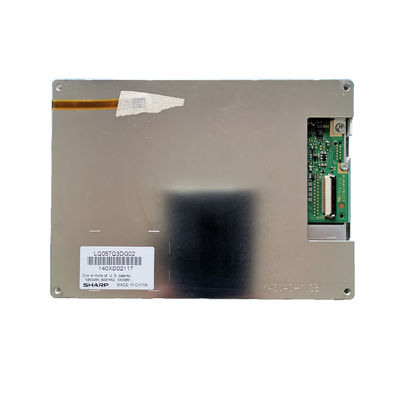

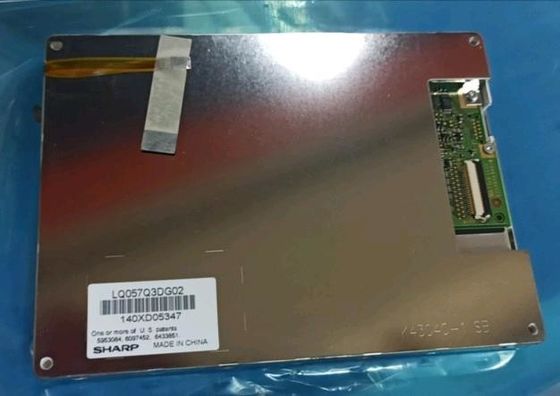

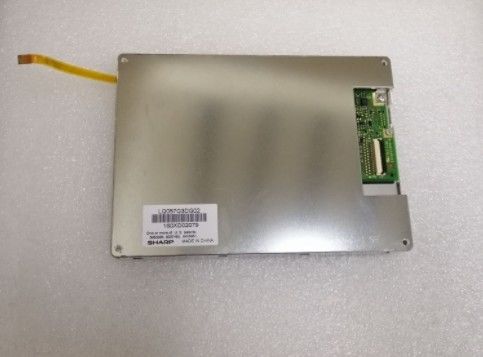

Datos del producto:
|
Modelo: | LQ057Q3DG02 | Marca: | Sostenido |
---|---|---|---|
Formato del pixel: | 320 (RGB) ×240 [QVGA] 70PPI | Tamaño diagonal: | 5,7 pulgadas |
Tipo de interfaz: | Cmos (1 ch, pedazo 6), conector de 33 pernos | Fuente de luz: | WLED [5S4P], horas 30K |
Luminancia: | ² de los 400cd/m | Ambiente: | Temperatura de funcionamiento: -30 ~ °C 70; Temperatura de almacenamiento: -30 ~ °C 70 |
Alta luz: | Exhibición de TFT LCD del sostenido de QVGA,El panel agudo de TFT de la simetría |
LQ057 serie LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
Información básica: | Marca | Name modelo | Tipo | Alias modelo |
---|---|---|---|---|
SOSTENIDO | LQ057Q3DG02 | Uno-Si TFT LCD, LCM | - | |
Grados máximos: | RoHS | Temperatura de funcionamiento | Temperatura de almacenamiento | Nivel de la vibración |
-30 ~ °C 70 | -30 ~ °C 70 | - |
Tamaño de pantalla: | 5,7" | |||
---|---|---|---|---|
Características del pixel: | Número del pixel | Formato del pixel | Dot Pitch (H×V) | Echada del pixel (H×V) |
320 (RGB) ×240, QVGA | Raya vertical del RGB | 0.120×0.360 milímetro | 0.360×0.360 milímetro [70PPI] | |
Tamaño mecánico: | Área de presentación (H×V) | Abertura del bisel (H×V) | Dimensión total (H×V) | Profundidad total |
115.2×86.4 milímetro | 121.0×92.2 milímetro | 144×103.8 milímetro | 12.3±0.5 milímetro | |
Características del esquema: | Forma de la forma | Relación de aspecto (H: V) | Orientación | Forme el estilo |
Rectángulo plano | 4:3 | Tipo del paisaje | ||
La otra espec.: | Masa | Cubierta del panel | Tratamiento superficial | |
210g (máximo) | - | - |
Información básica: | Luminancia | Modo del trabajo | Coeficiente de contraste |
---|---|---|---|
² de 400 cd/m (tipo.) | TN, normalmente blanco, transmisivo | 550:1 (tipo.) (transmisivo) | |
Buena visión en | Ángulo de visión | Tiempo de respuesta | |
las 12 | 80/80/80/65 (tipo.) (CR≥5) | 30/10 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color: | Color de la ayuda | Coordenada del color |
6485K | 262K (6-bit) | X: 0,313; Y: 0,329 |
Características del contraluz: | Tipo | Posición | Vida (horas) | Cantidad | Forma | Reemplazo |
---|---|---|---|---|---|---|
WLED | Tipo de la luz de borde (lado de top) | 30K (tipo.) | 5S4P | 4 secuencias | - | |
WLED eléctrico: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
16.0/17.5V (tipo. /Max.) | 20mA (tipo.) | 1.28W (tipo.) | ||||
Características del interfaz: | Conductor State de WLED | Tipo físico | Posición del interfaz | |||
- | FPC | - | ||||
Detalle del interfaz | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
PC 1 | 8 pernos | 0,5 milímetros |
Señal eléctrica: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
---|---|---|---|---|---|---|
3.3V (tipo.) | 20/30mA (tipo.) | - | ||||
Voltaje para las señales de la exhibición: | 0≤VIL≤0.1VCC; 0.9VCC≤VIH≤VCC | |||||
Características del interfaz: | Tipo de la señal | Tipo físico | Posición del interfaz | |||
Cmos (1 ch, 6 mordidos) | Conector | - | ||||
Detalle del interfaz: | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
IRISO | IMSA-9637S-33Y902 | PC 1 | 33 pernos | 0,5 milímetros | DRGB-33P1C6B-040A |
LQ057Q3DG02 apoya la exhibición 320 (RGB) ×240 (QVGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 115,2 (W)×86.4 (H) milímetro, tamaño del esquema de 144 (W)×103.8 (H)×12.8 (D) milímetro, viendo el tamaño del área de 121,0 (W)×92.2 (H) el milímetro, peso neto de 210g (máximo). Como TN, el producto normalmente blanco, transmisivo de LCM, poder LQ057Q3DG02 proporciona el coeficiente de contraste transimissive del 550:1 del brillo de la exhibición del ² de 400 cd/m, 80/80/80/65 (tipo.) (CR≥5) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 12, y el tiempo de respuesta de 30/10 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K. Este producto adoptó 5S4P WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde (lado superior) y tener un rato de la vida laboral de las horas 30K.
