Datos del producto:
|
Modelo: | LQ057V3DG01 | Marca: | Sostenido |
---|---|---|---|
Luminancia: | ² de 400 cd/m (tipo.) | Tamaño diagonal: | 5,7 pulgadas |
Formato del pixel: | 640 (RGB) ×480 [VGA] 141PPI | Ambiente: | Temperatura de funcionamiento: -30 ~ °C 80; Temperatura de almacenamiento: -30 ~ °C 80; Nivel de la |
Fuente de luz: | CCFL [1 PC], horas 50K, SIN conductor | Tipo de interfaz: | RGB paralelo (1 ch, pedazo 6), conector de 33 pernos |
Alta luz: | Exhibición de TFT LCD del sostenido de QVGA,El panel agudo de TFT de la simetría |
LQ057 serie LQ057V3LG11 LQ057V3DG02 LQ057V3DG01
Tamaño de pantalla: | 5,7" | |||
---|---|---|---|---|
Características del pixel: | Número del pixel | Formato del pixel | Dot Pitch (H×V) | Echada del pixel (H×V) |
640 (RGB) ×480, VGA | Raya vertical del RGB | 0.060×0.180 milímetro | 0.180×0.180 milímetro [141PPI] | |
Tamaño mecánico: | Área de presentación (H×V) | Abertura del bisel (H×V) | Dimensión total (H×V) | Profundidad total |
115.2×86.4 milímetro | 121.0×92.2 milímetro | 144×104.6 milímetro | 12.3/13.5 (tipo. /Max.) milímetros | |
Características del esquema: | Forma de la forma | Relación de aspecto (H: V) | Orientación | Forme el estilo |
Rectángulo plano | 4:3 | Tipo del paisaje | ||
La otra espec.: | Masa | Cubierta del panel | Tratamiento superficial | |
250g (máximo) | - | Antideslumbrante |
Información básica: | Luminancia | Modo del trabajo | Coeficiente de contraste |
---|---|---|---|
² de 400 cd/m (tipo.) | TN, normalmente blanco, transmisivo | 600:1 (tipo.) (transmisivo) | |
Buena visión en | Ángulo de visión | Tiempo de respuesta | |
las 12 | 80/80/80/70 (tipo.) (CR≥5) | 8/21 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color: | Color de la ayuda | Coordenada del color |
6485K | 262K (6-bit) | X: 0,313; Y: 0,329 |
Características del contraluz: | Tipo | Posición | Vida (horas) | Cantidad | Forma | Reemplazo |
---|---|---|---|---|---|---|
CCFL | Tipo de la luz de borde | 50K (tipo.) | PC 1 | - | - | |
CCFL eléctrico: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
610/750V (mínimo/máximo) | 5.0±0.5mA | 3.5W (tipo.) | ||||
Frecuencia de funcionamiento | Voltaje de lanzamiento | |||||
30/60KHz (mínimo/máximo) | 1080/1490V (máximo) (Ta=+25/-30℃) | |||||
Características del interfaz: | Conductor State de CCFL | Tipo físico | Posición del interfaz | |||
No | Conector | - | ||||
Detalle del interfaz | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
JST | BHR-02 (8,0) VS-1N | PC 1 | 2 pernos | 8,0 milímetros | BLL-2PINS-LH |
Señal eléctrica: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
---|---|---|---|---|---|---|
3.3V (tipo.) (VCC) | 220mA (tipo.) (ICC) | - | ||||
Voltaje para las señales de la exhibición: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
Características del interfaz: | Tipo de la señal | Tipo físico | Posición del interfaz | |||
RGB paralelo (1 ch, pedazo 6) | Conector | - | ||||
Detalle del interfaz: | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
IRISO | IMSA-9637S-33Y902 | PC 1 | 33 pernos | 0,5 milímetros | DRGB-33P1C6B-050A |

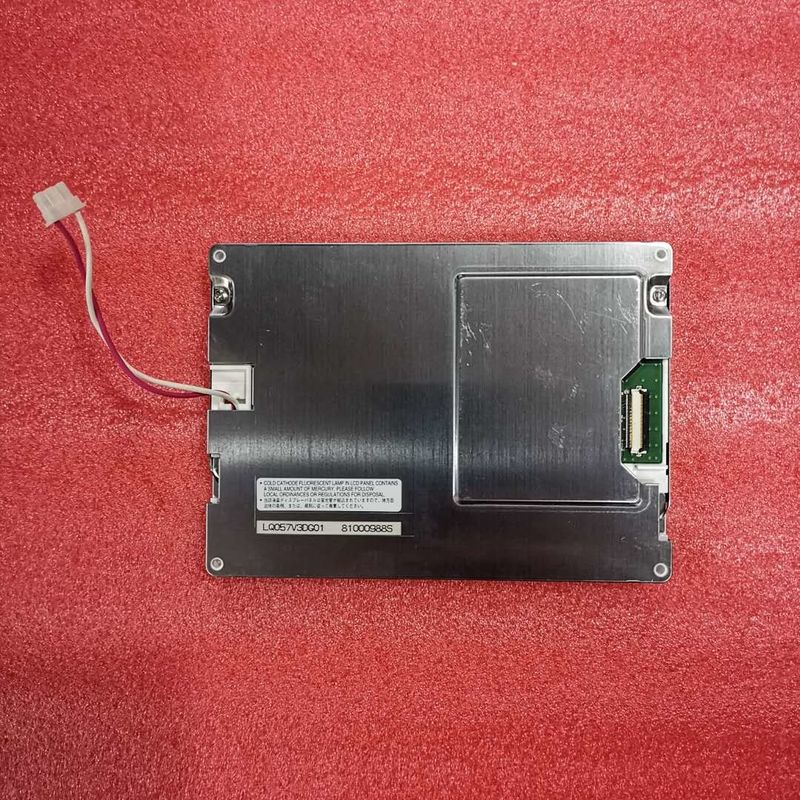

LQ057V3DG01 apoya la exhibición 640 (RGB) ×480 (VGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 115,2 (W)×86.4 (H) milímetro, tamaño del esquema de 144 (W)×104.6 (H)×13.5 (D) milímetro, viendo el tamaño del área de 121,0 (W)×92.2 (H) milímetro, con el treament superficial del peso antideslumbrante, neto de 250g (máximo). Como TN, el producto normalmente blanco, transmisivo de LCM, poder LQ057V3DG01 proporciona el coeficiente de contraste transimissive del 600:1 del brillo de la exhibición del ² de 400 cd/m, 80/80/80/70 (tipo.) (CR≥5) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 12, y el tiempo de respuesta de 8/21 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K. Este producto adoptó 1 las PC CCFL pues es el sistema del contraluz que fue puesto como tipo de la luz de borde y tiene un rato de la vida laboral de las horas 50K, conductor externo del contraluz se necesita además.
