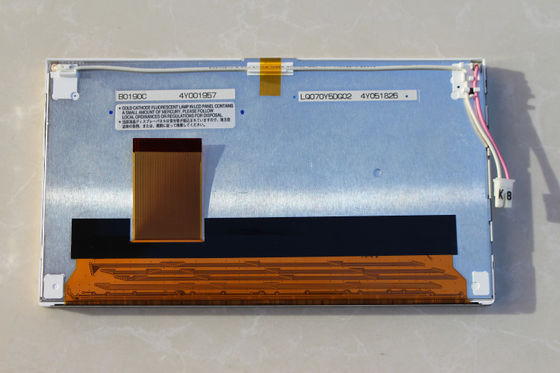

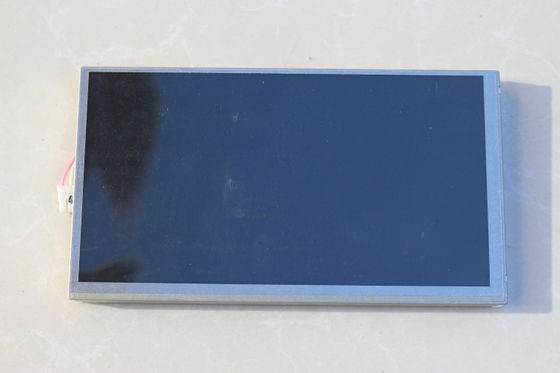

Datos del producto:
|
Marca: | Sostenido | Modelo: | LQ070Y5DG02 |
---|---|---|---|
Formato del pixel: | 800 (RGB) ×480 [WVGA] 134PPI | Tamaño diagonal: | 7,0 pulgadas |
Luminancia: | ² de 380 cd/m (tipo.) | Fuente de luz: | CCFL [1 PC], horas 10K, SIN conductor |
Tipo de interfaz: | RGB paralelo (1 ch, pedazo 6), 50 pernos FPC | Ambiente: | Temperatura de funcionamiento: -30 ~ °C 85; Temperatura de almacenamiento: -40 ~ °C 85; Nivel de la |
Alta luz: | Exhibición de TFT LCD del sostenido de CCFL,Panel táctil de WLED LVDS TFT |
LQ070 serie LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
Tamaño del panel: | 7,0 pulgadas | |||
---|---|---|---|---|
Características del pixel: | Resolución | Arreglo del pixel | Dot Pitch (W×H) | Echada del pixel (W×H) |
800 (RGB) ×480, WVGA | Raya vertical del RGB | 0.065×0.1735 milímetro | 0.195×0.1735 milímetro [134PPI] | |
Tamaño mecánico: | Área activa (W×H) | Área del bisel (W×H) | Dimensión del esquema (W×H) | Profundidad del esquema |
156×82.8 milímetro | 157.7×84.75 milímetro | 168×94 milímetro | 8.85/11.75 (tipo. /Max.) milímetros | |
Características del esquema: | Estilo de la forma | Relación de aspecto | Orientación | Forme el estilo |
Rectángulo plano | 17:9 (W: H) | Tipo del paisaje | ||
Fijación: | Sin | |||
Otras características: | Cubierta del panel | Peso | Superficie | |
- | 185g (máximo) | Antideslumbrante |
Información básica: | Brillo | Modo de funcionamiento | Coeficiente de contraste |
---|---|---|---|
² de 380 cd/m (tipo.) | TN, normalmente blanco, transmisivo | 100:1 (mínimo) (transmisivo) | |
Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de la respuesta | |
65/65/60/65 (tipo.) (CR≥10) | las 6 | 30/50 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color | Cantidad del color | Cromaticidad blanca del color |
6485K | 262K (6-bit) | X: 0,313; Y: 0,329 |
Consumo de energía: | 4.5W (tipo.) |
---|---|
Velocidad de fotogramas: | 60Hz |
Exploración reversa: | Sí (U/D, L/R) |
Señal eléctrica: | Entrada actual | Entrada del voltaje | Consumo | |||
---|---|---|---|---|---|---|
40/8/0.2/-0.2/0.05/-0.10mA (tipo.) (ISHA/ISHD/IDD/IEE/ICC/ISS) | 5.3/2.7/15/-12.0/-17.4V (tipo.) (VSHA/VSHD/VDD/VEEDC/VSS) | - | ||||
Voltaje para las señales de la exhibición: | 0≤VIL≤0.2VSHD; 0.8VSHD≤VIH≤VSHD | |||||
Características del interfaz: | Posición | Tipo | Interfaz | |||
- | FPC | RGB paralelo (1 ch, pedazo 6) | ||||
Interfaz de señal: | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
PC 1 | 50 pernos |
Características del contraluz: | Tipo | Posición | Forma | Cantidad | Vida (horas) | Reemplazo |
---|---|---|---|---|---|---|
CCFL | Tipo de la luz de borde | Forma de U | PC 1 | 10K (mínimo) | - | |
CCFL eléctrico: | Entrada actual | Entrada del voltaje | Consumo | |||
6.0±0.5mA | 640/720/800V (mínimo/tipo. /Max.) | 4.32W (tipo.) | ||||
Voltaje de abertura | Frecuencia de la lámpara | |||||
2100/2200V (máximo) (Ta=+25/-30℃) | 30/100KHz (mínimo/máximo) | |||||
Características del interfaz: | Posición | Tipo | Conductor de CCFL | |||
- | Conector | No | ||||
Detalle del interfaz | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
JST | BHSR-02VS-1 | PC 1 | 3,5 milímetros | 2 pernos | BLL-2PINS-HL |
LQ070Y5DG02 apoya la exhibición 800 (RGB) ×480 (WVGA) con la relación de aspecto del 17:9 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 156 (W)×82.8 (H) milímetro, tamaño del esquema de 168 (W)×94 (H)×11.75 (D) milímetro, viendo el tamaño del área de 157,7 (W)×84.75 (H) milímetro, con el treament superficial del peso antideslumbrante, neto de 185g (máximo). Como TN, el producto normalmente blanco, transmisivo de LCM, poder LQ070Y5DG02 proporciona el coeficiente de contraste transimissive del 100:1 del brillo de la exhibición del ² de 380 cd/m, 65/65/60/65 (tipo.) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 6, y el tiempo de respuesta de 30/50 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K. Este producto adoptó 1 las PC CCFL pues es el sistema del contraluz que fue puesto como tipo de la luz de borde y tiene un rato de la vida laboral de las horas 10K, conductor externo del contraluz se necesita además.
