Datos del producto:
|
| Marca del panel: | Es muy afilado. | Modelo de panel: | Los datos de los datos de los Estados miembros deben estar disponibles en el formulario de solicitud |
|---|---|---|---|
| Tipo de lámpara: | 1 pieza CCFL, 50K horas | Interfaz de señal: | RGB paralelo (1 ch, 6 bits), 31 pines Conector |
| Brillo: | 300 cd/m2 (tipo) | Tamaño del panel: | 8.4 pulgadas |
| Resolución del Consejo: | 640 (RGB) ×480, VGA, 94PPI | Medio ambiente: | Temperatura de funcionamiento: 0 ~ 55 °C; Temperatura de almacenamiento: -25 ~ 70 °C |
| Resaltar: | Panel LCD industrial de CCFL LVDS,El panel del NEC TFT de CCFL |
||
La serie LQ084 LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| Tamaño del panel: | 8.4 pulgadas | |||
|---|---|---|---|---|
| Características de los píxeles | Resolución | Disposición de los píxeles | Pintura de puntos (W × H) | Pico de los píxeles (W × H) |
| 640 ((RGB) × 480, VGA | Bandas verticales RGB | 0.089×0.270 mm | 0.267×0.270 mm [94PPI] | |
| Tamaño mecánico: | Área activa (W × H) | Área de la becela (W × H) | Dimensión del contorno (W × H) | Profundidad del contorno |
| 170.88×129.6 mm | 175.9 × 134,6 mm | con una anchura superior a 5 mm | 12.0 (tipo) mm | |
| Características del esquema: | Estilo de formulario | Proporción de aspecto | Orientación | Estilo de forma |
| Rectángulo plano | 43 (W: H) | Tipo de paisaje | ||
| Fijación: | Agujas para el montaje de la cara (4 pcs) | |||
| Otras características: | Cubierta del panel | Peso | Superficie | |
| - | 410 ± 20 g | Antiglare (Haze 28%), recubrimiento duro (3H) | ||
| Información básica: | Brillo | Modo de funcionamiento | Relación de contraste |
|---|---|---|---|
| 300 cd/m2 (tipo) | TN, normalmente blanco, transmisor | 2501 (tipo) (transmisor) | |
| Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de respuesta | |
| 55/55/55/40 (tipo) | A las doce. | 20/40 (tipo) ((Tr/Td) (ms) | |
| Color de la pantalla: | Temperatura del color | Cantidad de color | Color blanco Cromaticidad |
| 6172K | 262K (6 bits) | ¿ Qué es eso?0.319Y:0.329 | |
| Variación de luminancia: | 1.45 (máximo) 5 puntos | ||
| Señales eléctricas: | Entrada de corriente | Entrada de voltaje | Consumo | |||
|---|---|---|---|---|---|---|
| El valor de las emisiones de CO2 de los motores de combustión renovable se determinará en función de la temperatura de la corriente. | 3.3/5.0V (tipo) (VCC) | - | ||||
| Voltado para señales de visualización: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Características de la interfaz: | Posición | El tipo | Interfaz | |||
| - | Conector | RGB paralelo (1 ch, 6 bits) | ||||
| Interfaz de señal: | Marca del producto | Modelo | Importe | Punto de pinchazo | Las pines | Asignación del pin |
| HRS | Se aplicará el procedimiento siguiente: | 1 piezas | 1.0 mm | 31 alfileres | Se trata de un sistema de control de las emisiones de gases de escape. | |
| Características de la luz de fondo: | El tipo | Posición | Forma de las piezas | Importe | Vida (horas) | Reemplazo |
|---|---|---|---|---|---|---|
| El CCFL | - | - | 1 piezas | 50K (tipo) | - | |
| CCFL Electrical: | Entrada de corriente | Entrada de voltaje | Consumo | |||
| 2Los componentes de las máquinas de ensayo y de las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y de ensayo. | 4.1W (tipo) | |||||
| Voltado de encendido | Frecuencia de la lámpara | |||||
| Se aplicará el método de calibración de la presión de la corriente. | Las condiciones de ensayo de los equipos de ensayo se determinarán en función de las condiciones de ensayo de los equipos. | |||||
| Características de la interfaz: | Posición | El tipo | Conducción de la CCFL | |||
| - | Conector | |||||
| Detalle de la interfaz | Marca del producto | Modelo | Importe | Punto de pinchazo | Las pines | Asignación del pin |
| JST | BHR-03VS-1: el número de unidad | 1 piezas | 4.0 mm | 3 alfileres | BLL-3PINS-HNL | |

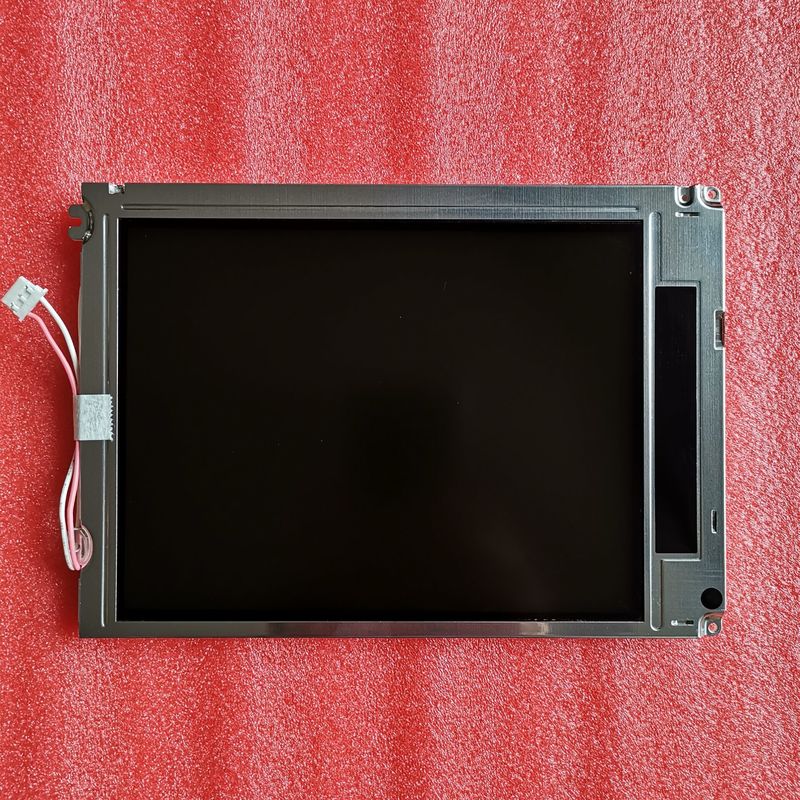

LQ084V1DG22 admite la pantalla640 ((RGB) × 480(VGA) con una relación de aspecto de 4:3 (W:H), cuyos píxeles están dispuestos en banda vertical RGB. En cuanto a los detalles mecánicos, presenta un área activa de 170.88 ((W) × 129.6 ((H) mm, un tamaño de contorno de 216 ((W) × 152.4 ((H) mm,área de visualización de 175.9 ((W) × 134.6 ((H) mm, con tratamiento superficial de Antiglare (Haze 28%), recubrimiento duro (3H), peso neto de 410±20 g. Como producto TN, normalmente blanco, transmisor LCM,LQ084V1DG22 puede proporcionar 300 cd/m2 de brillo de pantalla 2501:1 relación de contraste transmisor, 55/55/55/40 (tipo) (CR≥10) (L/R/U/D) ángulo de visión, mejor dirección de visión a las 12 horas y tiempo de respuesta de 20/40 (tipo) (Tr/Td) ms.La escala de grises o el brillo del subpixel se determina con una señal de escala de grises de 6 bits para cada puntoEste producto adoptó 1 PC CCFL como sistema de retroiluminación y tiene un tiempo de vida útil de 50K horas.
