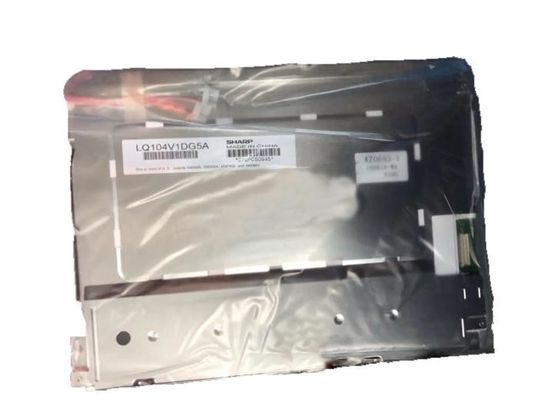

Datos del producto:
|
| Fabricante: | Es muy afilado. | Nombre del modelo: | LQ104V1DG5A |
|---|---|---|---|
| Número de píxeles: | 640 (RGB) ×480 (VGA) 76PPI | Tamaño de la pantalla: | 10,4” |
| Luminancia: | ² de 350 cd/m (tipo.) | Iluminación de fondo: | 2 PC CCFL, 50K horas, sin conductor |
| Tipo de la señal: | RGB paralelo (1 ch, 6 bits), conector 31 pines | Max. Las calificaciones: | Temperatura de almacenamiento: -30 ~ 70 °C Temperatura de funcionamiento: -10 ~ 65 °C |
| Resaltar: | Panel LCD industrial de CCFL LVDS,El panel del NEC TFT de CCFL |
||
La serie LQ104 LQ104V1DG5B LQ104V1DG5A
| Tamaño del panel: | 10.4 pulgadas | |||
|---|---|---|---|---|
| Características de los píxeles | Resolución | Disposición de los píxeles | Pintura de puntos (W × H) | Pico de los píxeles (W × H) |
| 640 ((RGB) × 480, VGA | Bandas verticales RGB | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| Tamaño mecánico: | Área activa (W × H) | Área de la becela (W × H) | Dimensión del contorno (W × H) | Profundidad del contorno |
| 211.2 × 158,4 mm | 214.6 × 162,4 mm | 246.5 × 179,4 mm | 15.5 (máximo) mm | |
| Características del esquema: | Estilo de formulario | Proporción de aspecto | Orientación | Estilo de forma |
| Rectángulo plano | 43 (W: H) | Tipo de paisaje | ||
| Fijación: | Agujas para el montaje de la cara (2-Φ3.4, 2-R1.7×4.4) en el bisel izquierdo, derecho | |||
| Otras características: | Cubierta del panel | Peso | Superficie | |
| - | 620 g (máximo) | Revestimiento antirreflejo y duro (3H) | ||
| Información básica: | Brillo | Modo de funcionamiento | Relación de contraste |
|---|---|---|---|
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | TN, normalmente blanco, transmisor | 5001 (tipo) (transmisor) | |
| Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de respuesta | |
| 70/70/50/60 (tipo) | A las seis. | 10/25 (Tipo) (Tr/Td) (ms) | |
| Color de la pantalla: | Temperatura del color | Cantidad de color | Color blanco Cromaticidad |
| 6485K | 262K (6 bits) | ¿ Qué es eso?0.313Y:0.329 | |
| Variación de luminancia: | 1.45 (máximo) 5 puntos | ||
| Consumo de energía: | 6.4W |
|---|---|
| Tasa de fotogramas: | 60 Hz |
| Escaneo inverso: | Sí (U/D, L/R) |
| Señales eléctricas: | Entrada de corriente | Entrada de voltaje | Consumo | |||
|---|---|---|---|---|---|---|
| Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. | 3.3/5.0V (tipo) | - | ||||
| Características de la interfaz: | Posición | El tipo | Interfaz | |||
| - | Conector | RGB paralelo (1 ch, 6 bits) | ||||
| Interfaz de señal: | Marca del producto | Modelo | Importe | Punto de pinchazo | Las pines | Asignación del pin |
| HRS | Se trata de un sistema de control de las emisiones de gases de escape. | 1 piezas | 1.0 mm | 31 alfileres | Se trata de un sistema de control de las emisiones de gases de escape. | |
| Características de la luz de fondo: | El tipo | Posición | Forma de las piezas | Importe | Vida (horas) | Reemplazo |
|---|---|---|---|---|---|---|
| El CCFL | Tipo de luz de borde (lado inferior) | Es recto. | 2 piezas | 50K (tipo) | - | |
| CCFL Electrical: | Entrada de corriente | Entrada de voltaje | Consumo | |||
| 3.5/6.0/7.0mA (min./tipo/máximo) | 466.7V (tipo) | 5.6W (tipo) | ||||
| Voltado de encendido | Frecuencia de la lámpara | |||||
| Se aplicarán las siguientes medidas: | Los componentes de las máquinas de ensayo de la categoría M1 se utilizarán para la fabricación de equipos de ensayo de la categoría M2. | |||||
| Características de la interfaz: | Posición | El tipo | Conducción de la CCFL | |||
| Conector | - No, no lo sé. | |||||
| Detalle de la interfaz | Marca del producto | Modelo | Importe | Punto de pinchazo | Las pines | Asignación del pin |
| JST | BHR-02 ((8.0) VS-1N | 2 piezas | 8.0 mm | 2 alfileres | BLL-2PINS-HL, incluidos los productos de las categorías A, B y C | |
LQ104V1DG5A admite la pantalla640 ((RGB) × 480(VGA) con una relación de aspecto de 4:3 (W:H), cuyos píxeles están dispuestos en banda vertical RGB. En cuanto a los detalles mecánicos, presenta un área activa de 211.2 ((W) × 158.4 ((H) mm, tamaño de contorno de 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, tamaño del área de visualización de 214.6 ((W) × 162.4 ((H) mm, con tratamiento superficial de Antiglare, recubrimiento duro (3H), peso neto de 620 g (máx.).LQ104V1DG5A puede proporcionar 350 cd/m2 de brillo de la pantalla 5001:1 relación de contraste transmisor, ángulo de visión 70/70/50/60 (tipo) (CR≥10) (L/R/U/D), mejor dirección de visión a las 6 horas y tiempo de respuesta de 10/25 (tipo) (Tr/Td) ms.La escala de grises o el brillo del subpixel se determina con una señal de escala de grises de 6 bits para cada punto, presentando así una paleta de 262K colores. Este producto adoptó 2 PC CCFL como sistema de retroiluminación que se colocó como tipo de luz Edge (lado inferior) y tienen un tiempo de vida útil de 50K horas,Se necesita además un controlador de retroiluminación externo..
