Datos del producto:
|
Marca: | Sostenido | Modelo: | LQ104V1DG83 |
---|---|---|---|
Luminancia: | ² de 350 cd/m (tipo.) | Tamaño diagonal: | 10,4” |
Fuente de luz: | CCFL [2 PC], horas 50K, con el inversor | Tipo de interfaz: | RGB paralelo (1 ch, 6 mordidos), conector de 32 pernos |
Formato del pixel: | 640 (RGB) ×480 [VGA] 76PPI | Ambiente: | Temperatura de funcionamiento: -10 ~ °C 70; Temperatura de almacenamiento: -30 ~ °C 70 |
Alta luz: | Exhibición de LVDS TFT LCD,Exhibición del LCD del alto brillo de WLED |
LQ104 serie LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
Tamaño del panel: | 10,4 pulgadas | |||
---|---|---|---|---|
Características del pixel: | Resolución | Arreglo del pixel | Dot Pitch (W×H) | Echada del pixel (W×H) |
640 (RGB) ×480, VGA | Raya vertical del RGB | 0.110×0.330 milímetro | 0.330×0.330 milímetro [76PPI] | |
Tamaño mecánico: | Área activa (W×H) | Área del bisel (W×H) | Dimensión del esquema (W×H) | Profundidad del esquema |
211.2×158.4 milímetro | 214.6×162.4 milímetro | 246.5×179.4 milímetro | 34,7 (máximo) milímetros | |
Características del esquema: | Estilo de la forma | Relación de aspecto | Orientación | Forme el estilo |
Rectángulo plano | 4:3 (W: H) | Tipo del paisaje | ||
Fijación: | Agujeros de montaje de la cara (2-Φ3.4, 2-R1.7×4.4) en bisel izquierdo, derecho | |||
Otras características: | Cubierta del panel | Peso | Superficie | |
- | 700g (máximo) | Capa antideslumbrantes, duros (3H) |
Información básica: | Brillo | Modo de funcionamiento | Coeficiente de contraste |
---|---|---|---|
² de 350 cd/m (tipo.) | TN, normalmente blanco, transmisivo | 300:1 (tipo.) (transmisivo) | |
Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de la respuesta | |
70/70/40/70 (tipo.) (CR≥10) | las 6 | 10/25 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color | Cantidad del color | Cromaticidad blanca del color |
32767K | 262K (6-bit) | X: 0,131; Y: 0,329 | |
1931 color Gamlt: | Ratio de NTSC | cobertura del sRGB | Cobertura de Adobe RGB |
el 73% | el 94% | el 76% | |
Cobertura DCI-P3 | Cobertura Rec.2020 | Observaciones | |
el 76% | el 55% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Variación de la luminancia: | 1,45 (máximo) (5 puntos) |
Consumo de energía: | 8.3W (tipo.) |
---|---|
Velocidad de fotogramas: | 60Hz |
Exploración reversa: | Sí (U/D, L/R) |
Señal eléctrica: | Entrada actual | Entrada del voltaje | Consumo | |||
---|---|---|---|---|---|---|
180/130mA (tipo.) (ICC) | 3.3/5.0V (tipo.) (VCC) | - | ||||
Voltaje para las señales de la exhibición: | GND≤VIL≤0.8V; 2.3≤VIH≤3.3V (VCC≥3.3V); 2.3≤VIH≤VCC (VCC≤3.3V) | |||||
Características del interfaz: | Posición | Tipo | Interfaz | |||
- | Conector | RGB paralelo (1 ch, pedazo 6) | ||||
Interfaz de señal: | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
JAE | IL-FPR-32S-VF | PC 1 | 0,5 milímetros | 32 pernos | DRGB-32P1C6B-040A |
Características del contraluz: | Tipo | Posición | Forma | Cantidad | Vida (horas) | Reemplazo |
---|---|---|---|---|---|---|
CCFL | Tipo de la luz de borde (lado de top) | Recto | 2 PC | 50K (mínimo) | - | |
Características del interfaz: | Posición | Tipo | Conductor de CCFL | |||
- | Conector | Con el inversor | ||||
Detalle del interfaz | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
JST | S6B-ZR-SM3A-TF | PC 1 | 1,5 milímetros | 6 pernos | BDL-6PINS-VVVGGG | |
Conductor Electrical: | Entrada actual | Entrada del voltaje | Consumo | |||
630/700mA (tipo. /Max.) | 12.0V (tipo.) | - |

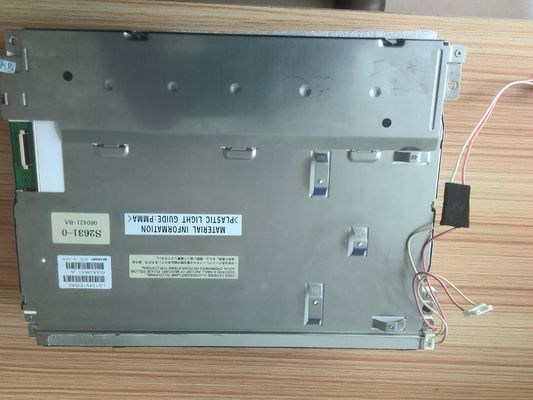

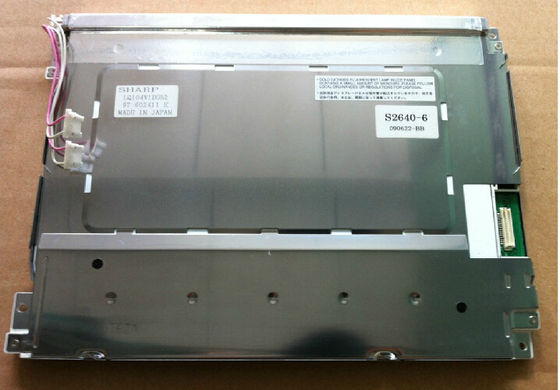

LQ104V1DG83 apoya la exhibición 640 (RGB) ×480 (VGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 211,2 (W)×158.4 (H) milímetro, tamaño del esquema de 246,5 (W)×179.4 (H)×34.7 (D) milímetro, viendo el tamaño del área de 214,6 (W)×162.4 (H) milímetro, con el treament superficial de la capa antideslumbrante, dura (3H), peso neto de 700g (máximo). Como TN, el producto normalmente blanco, transmisivo de LCM, poder LQ104V1DG83 proporciona el coeficiente de contraste transimissive del 300:1 del brillo de la exhibición del ² de 350 cd/m, 70/70/40/70 (tipo.) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 6, y el tiempo de respuesta de 10/25 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K, también con el funcionamiento de la gama el 72% (NTSC) del color. Este producto adoptó 2 PC CCFL pues es el sistema del contraluz que fue puesto como tipo de la luz de borde (lado superior) y tener un rato de la vida laboral de las horas 50K, con el inversor.
