Datos del producto:
|
| Marca del panel: | Es muy afilado. | Modelo de panel: | El número de unidades de producción |
|---|---|---|---|
| Brillo: | 200 cd/m2 | Tamaño del panel: | 10.4inch |
| Tipo de lámpara: | 1 PC CCFL, 50K horas, sin conductor | Interfaz de señal: | RGB paralelo (1 ch, 6 bits), 31 pines Conector |
| Resolución del Consejo: | 640 ((RGB) × 480, VGA, 76PPI | Medio ambiente: | Temperatura de funcionamiento: -10 ~ 65 °C; Temperatura de almacenamiento: -30 ~ 70 °C |
| Resaltar: | Exhibición de LVDS TFT LCD,Exhibición del LCD del alto brillo de WLED |
||
La serie LQ10 LQ10D421 LQ10D42
| Información básica: | La luminancia (cd/m2) | Ángulo de visión (L/R/U/D) | Tiempo de respuesta (ms) |
|---|---|---|---|
| 200 (tipo) | 70/70/50/60 (tipo) | 10/25 (Tipo) (Tr/Td) | |
| Mejor vista en | Modo de muestra | Relación de contraste | |
| A las seis. | TN, normalmente blanco, transmisor | 500: 1 (tipo) (transmisor) | |
| Color de la pantalla: | Temperatura del color | Muestra los colores | Coordenada blanca |
| 6485K | 262K (6 bits) | ¿ Qué es eso?0.313Y:0.329 | |
| Variante blanca: | 1.45 (máximo) 5 puntos | ||
| Tamaño del panel: | 10.4 " | |||
|---|---|---|---|---|
| Características de los píxeles | Formato de píxeles | Configuración de píxeles | Pico de los píxeles (mm) | Talla de los puntos (mm) |
| 640 ((RGB) × 480 [VGA] | Bandas verticales RGB | 0.330×0.330 [76PPI] | 0.110 por 0.330 | |
| Tamaño mecánico: | Área activa (mm) | Área de la bisela (mm) | Dimensión del contorno (mm) | Profundidad de contorno (mm) |
| 211.2 ((H) × 158.4 ((V) | 214.6 ((H) × 162.4 ((V) | 246.5 ((H) × 179.4 ((V) | 11.0 (máximo) mm | |
| Características del esquema: | Factor de forma | Orientación | Proporción de aspecto | Estilo de forma |
| Rectángulo plano | Tipo de paisaje | 4¿Qué es esto? | ||
| Montaje: | Agujas para el montaje de la cara (2-Φ3.4, 2-R1.7×4.4) en el bisel izquierdo, derecho | |||
| Otros detalles: | Peso | Cubierta del panel | Tratamiento | |
| 520 g (máximo) | - | Revestimiento antirreflejo y duro (3H) | ||
| Características de las lámparas: | El tipo | Posición | Cantidad | Forma de las piezas | Vida (horas) | Intercambio de lámparas |
|---|---|---|---|---|---|---|
| El CCFL | Tipo de luz de borde (lado superior) | 1 piezas | Es recto. | 50K (tipo) | Reemplazable | |
| CCFL Electrical: | Suministro de tensión | Suministro actual | El poder | |||
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 2Los componentes de las máquinas de ensayo y de las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y de ensayo. | 3.0W (tipo) | ||||
| Frecuencia de funcionamiento | Voltado de arranque | |||||
| Las condiciones de ensayo de los equipos de ensayo se determinarán en función de las condiciones de ensayo de los equipos. | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. | |||||
| Características de la interfaz: | Posición | El controlador de luz de fondo | El tipo | |||
| - | - No, no lo sé. | Conector | ||||
| Detalle de la interfaz: | Marca del producto | Modelo | Punto de pinchazo | Cantidad de pines | Cantidad | Configuración |
| JST | BHR-02 ((8.0) VS-1N | 8.0 mm | 2 alfileres | 1 piezas | BLL-2PINS-HL, incluidos los productos de las categorías A, B y C | |
| Panel de conducción eléctrica: | Suministro de tensión | Suministro actual | El poder | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (tipo) (VCC) | Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: | - | ||||
| Voltado para señales de visualización: | VIL≤0,8V; 2,1V≤VIH | |||||
| Características de la interfaz: | Posición | Señales | El tipo | |||
| - | RGB paralelo (1 ch, 6 bits) | Conector | ||||
| Detalle del conector: | Marca del producto | Modelo | Punto de pinchazo | Cantidad de pines | Cantidad | Configuración |
| HRS | Se trata de un sistema de control de las emisiones de gases de escape. | 1.0 mm | 31 alfileres | 1 piezas | Se trata de un sistema de control de las emisiones de gases de escape. | |

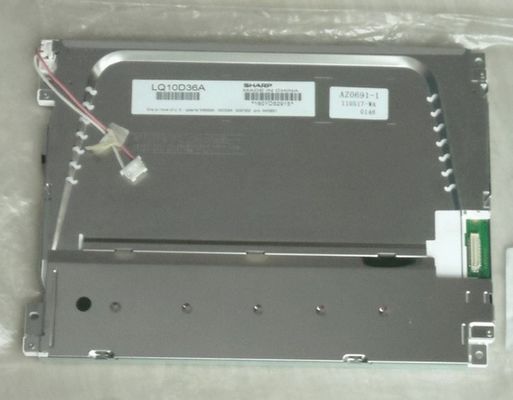

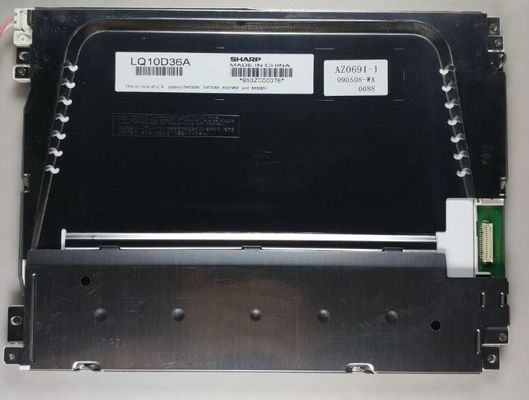

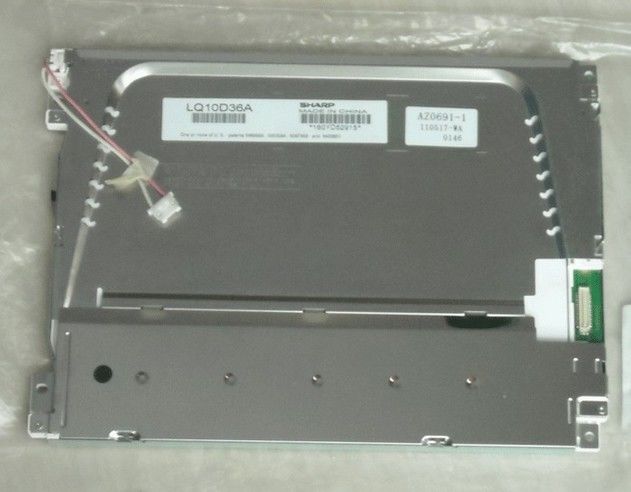

LQ10D36A admite la pantalla640 ((RGB) × 480(VGA) con una relación de aspecto de 4:3 (W:H), cuyos píxeles están dispuestos en banda vertical RGB. En cuanto a los detalles mecánicos, cuenta con un área activa de 211.2 ((W) × 158.4 ((H) mm, tamaño de contorno de 246.5 ((W) × 179.4 ((H) × 11 ((D) mm, tamaño de área de visualización de 214,6 ((W) × 162,4 ((H) mm, con tratamiento de superficie de Antiglare, recubrimiento duro (3H), peso neto de 520 g (máx.).LQ10D36A puede proporcionar 200 cd/m2 de brillo de pantalla 5001:1 relación de contraste transmisor, ángulo de visión 70/70/50/60 (tipo) (CR≥10) (L/R/U/D), mejor dirección de visión a las 6 horas y tiempo de respuesta de 10/25 (tipo) (Tr/Td) ms.La escala de grises o el brillo del subpixel se determina con una señal de escala de grises de 6 bits para cada punto, presentando así una paleta de 262K colores. Este producto adoptó 1 PC CCFL como sistema de retroiluminación que se colocó como tipo de luz Edge (lado superior) y tienen un tiempo de vida útil de 50K horas,Se necesita además un controlador de retroiluminación externo.. El LQ10D36A utiliza Parallel RGB (1 ch, 6-bit) como sistema de entrada de señal, que está conectado por un conector de 31 pines con un voltaje de alimentación de 3.3/5.0V (tipo VCC).
