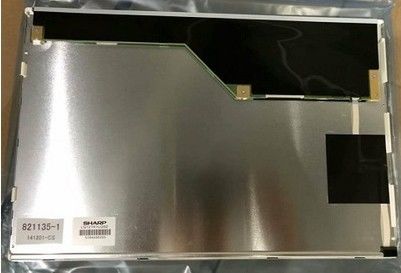

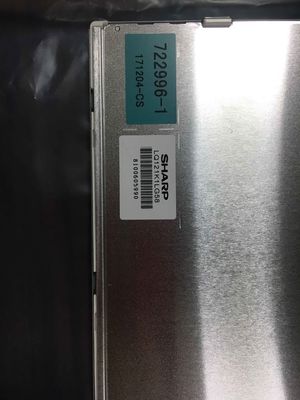

Datos del producto:
|
Modelo: | LQ121K1LG58 | Tamaño diagonal: | 12,1 PULGADAS |
---|---|---|---|
Formato del pixel: | 1280 (RGB) ×800 [WXGA] 124PPI | Luminancia: | ² de 700 cd/m (tipo.) |
Tipo de interfaz: | LVDS (1 ch, 6/8-bit), conector de 20 pernos | Fuente de luz: | WLED, horas 50K, con el conductor del LED |
Ángulo de visión: | 80/80/65/80 | Ambiente: | Temperatura de funcionamiento: -30 ~ °C 80; Temperatura de almacenamiento: -30 ~ °C 80 |
Alta luz: | Exhibición de LVDS TFT LCD,Exhibición del LCD del alto brillo de WLED |
LQ121 serie LQ121K1LG61 LQ121K1LG59 LQ121K1LG58 LQ121K1LG53 LQ121K1LG52
Tamaño del panel: | 12,1 pulgadas | |||
---|---|---|---|---|
Características del pixel: | Resolución | Arreglo del pixel | Dot Pitch (W×H) | Echada del pixel (W×H) |
1280 (RGB) ×800, WXGA | Raya vertical del RGB | 0.068×0.204 milímetro | 0.204×0.204 milímetro [124PPI] | |
Tamaño mecánico: | Área activa (W×H) | Área del bisel (W×H) | Dimensión del esquema (W×H) | Profundidad del esquema |
261.12×163.2 milímetro | 264.3×167.2 milímetro | 278×184 milímetro | 8.6/9.6 (tipo. /Max.) milímetros | |
Características del esquema: | Estilo de la forma | Relación de aspecto | Orientación | Forme el estilo |
Rectángulo plano | 16:10 (W: H) | Tipo del paisaje | ||
Fijación: | Agujeros de montaje laterales (4-M2) en bisel izquierdo, derecho | |||
Otras características: | Cubierta del panel | Peso | Superficie | |
- | 550g (tipo.) | Capa antideslumbrantes, duros (3H) |
Información básica: | Brillo | Modo de funcionamiento | Coeficiente de contraste |
---|---|---|---|
² de 700 cd/m (tipo.) | TN, normalmente blanco, transmisivo | 800:1 (tipo.) (transmisivo) | |
Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de la respuesta | |
80/80/65/80 (tipo.) (CR≥10) | las 6 | 30 (tipo.) (Tr+Td) (ms) | |
Color de la exhibición: | Temperatura de color | Cantidad del color | Cromaticidad blanca del color |
6593K | Los 262K/16.2M (pedazo 6-bit/6 + FRC) | X: 0,310; Y: 0,335 | |
1931 color Gamlt: | Ratio de NTSC | cobertura del sRGB | Cobertura de Adobe RGB |
el 70% | el 92% | el 71% | |
Cobertura DCI-P3 | Cobertura Rec.2020 | Observaciones | |
el 73% | el 52% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Variación de la luminancia: | 1,33 (máximo) (5 puntos) | ||
Funcionamiento: | tipo 3D | Visibilidad al aire libre | Reflexión |
- | Luz del sol legible | - |
Señal eléctrica: | Entrada actual | Entrada del voltaje | Consumo | |||
---|---|---|---|---|---|---|
350/500mA (tipo. /Max.) | 3.3V (tipo.) | - | ||||
Características del interfaz: | Posición | Tipo | Interfaz | |||
- | Conector | LVDS (1 ch, 6/8-bit) | ||||
Interfaz de señal: | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
HORAS | PC 1 | 1,25 milímetros | 20 pernos | LVDS-20P1C8B-010G |
Características del contraluz: | Tipo | Posición | Forma | Cantidad | Vida (horas) | Reemplazo |
---|---|---|---|---|---|---|
WLED | Tipo de la luz de borde | - | - | 50K (tipo.) | - | |
Características del interfaz: | Posición | Tipo | Conductor de WLED | |||
- | Conector | Con el conductor del LED | ||||
Detalle del interfaz | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
JST | SM06B-SHLS-TF | PC 1 | 1,0 milímetros | 6 pernos | ||
Conductor Electrical: | Entrada actual | Entrada del voltaje | Consumo | |||
385/750mA (tipo. /Max.) |
12.0V (tipo.) |
- |
LQ121K1LG58 apoya la exhibición 1280 (RGB) ×800 (WXGA) con la relación de aspecto del 16:10 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 261,12 (W)×163.2 (H) milímetro, tamaño del esquema de 278 (W)×184 (H)×9.6 (D) milímetro, viendo el tamaño del área de 264,3 (W)×167.2 (H) milímetro, con el treament superficial de la capa antideslumbrante, dura (3H), peso neto de 550g (tipo.). Como TN, el producto normalmente blanco, transmisivo de LCM, poder LQ121K1LG58 proporciona el coeficiente de contraste transimissive del 800:1 del brillo de la exhibición del ² de 700 cd/m, 80/80/65/80 (tipo.) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 6, y el tiempo de respuesta (tipo.) (Tr+Td) de la escala del ms 30 gris o del brillo del sub-pixel se determina con señales del pedazo 6 pedazo/6 + de la escala gris de FRC para cada punto, presentando así una paleta de los colores de los 262K/16.2M, también con el funcionamiento de la gama el 70% (NTSC) del color. Este producto adoptó WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde y tiene un rato de la vida laboral de las horas 50K, con el conductor del LED. LQ121K1LG58 utiliza LVDS (1 ch, 6/8-bit) pues es el sistema de entrada de la señal, que conectó por el conector de 20 pernos con el voltaje de fuente de alimentación de 3.3V (tipo.).
