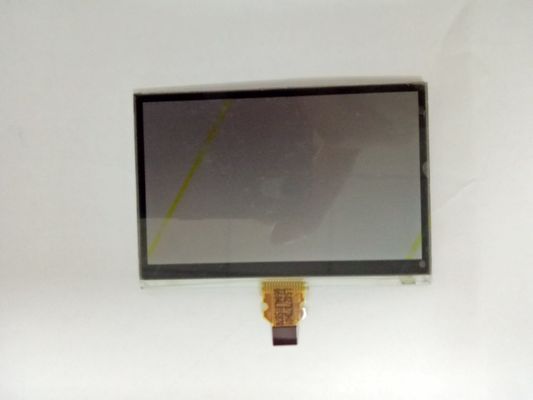

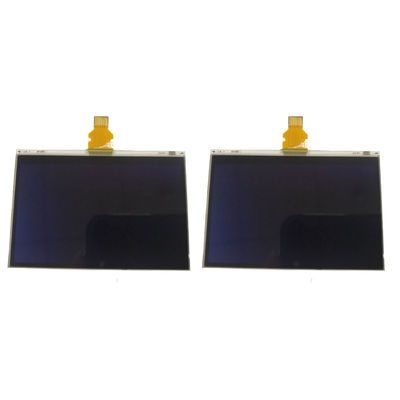

Datos del producto:
|
modelo: | LS026B8PX02 | Marca: | Sostenido |
---|---|---|---|
Formato: | 240 (RGB) ×400 [WQVGA] 180PPI | Tamaño: | 2,6 pulgadas |
Tipo: | CG-silicio, LCM | Fuente de luz: | WLED [4S1P], SIN conductor |
Luminancia: | ² de 200 cd/m (tipo.) | Ángulo de visión: | 80/80/80/80 (tipo.) (CR≥10) izquierdo/derecho/arriba/abajo |
fuente de alimentación: | 10.0/-5.1V (tipo.) (VDD/GVSS) | Ambiente: | Temperatura de funcionamiento: -20 ~ °C 60; Temperatura de almacenamiento: -20 ~ °C 70 |
Alta luz: | Panel LCD industrial de CCFL LVDS,Exhibición de TFT LCD del sostenido de QVGA |
LS026 serie LS026B8PX04 LS026B8PX02
Información básica: | Marca | Modelo | Tipo | Alias modelo |
---|---|---|---|---|
SOSTENIDO | LS026B8PX02 | CG-silicio, LCM | - | |
Confiabilidad: | RoHS | Temperatura de funcionamiento | Temperatura de almacenamiento | Resistencia de la vibración |
-20 ~ °C 60 | -20 ~ °C 70 | - |
Velocidad de fotogramas: | 60Hz |
---|---|
Exploración reversa: | Sí (U/D, L/R) |
Detalle de D-IC: | IR3M77 incorporado |
Información básica: | Brillo | Modo de funcionamiento | Coeficiente de contraste |
---|---|---|---|
² de 200 cd/m (tipo.) | ASV, normalmente negro, Transflective | 260:1 (tipo.) (transmisivo) | |
Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de la respuesta | |
80/80/80/80 (tipo.) (CR≥10) | Simetría | 13/18 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color | Cantidad del color | Cromaticidad blanca del color |
7351K | 262K | X: 0,300; Y: 0,320 | |
Funcionamiento: | tipo 3D | Visibilidad al aire libre | Reflexión |
- | Luz del sol legible | 1.0/2.0% (mínimo/tipo.) |
Tamaño del panel: | 2,6 pulgadas | |||
---|---|---|---|---|
Características del pixel: | Resolución | Arreglo del pixel | Dot Pitch (W×H) | Echada del pixel (W×H) |
240 (RGB) ×400, WQVGA | Raya vertical del RGB | 0.047×0.141 milímetro | 0.141×0.141 milímetro [180PPI] | |
Tamaño mecánico: | Área activa (W×H) | Área del bisel (W×H) | Dimensión del esquema (W×H) | Profundidad del esquema |
33.84×56.4 milímetro | - | 40.8×68.1 milímetro | 2.3±0.1 milímetro | |
Características del esquema: | Estilo de la forma | Relación de aspecto | Orientación | Forme el estilo |
Rectángulo plano | 3:5 (W: H) | Tipo del retrato | ||
Otras características: | Cubierta del panel | Peso | Superficie | |
- | 12.0g | - |
Señal eléctrica: | Entrada actual | Entrada del voltaje | Consumo | |||
---|---|---|---|---|---|---|
0.52/0.04mA (tipo.) (IDD/GISS) | 10.0/-5.1V (tipo.) (VDD/GVSS) | - | ||||
Características del interfaz: | Posición | Tipo | Interfaz | |||
- | FPC | RGB paralelo (1 ch, pedazo 4) | ||||
Interfaz de señal: | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
PC 1 | 0,3 milímetros | 35 pernos |
Características del contraluz: | Tipo | Posición | Forma | Cantidad | Vida (horas) | Reemplazo |
---|---|---|---|---|---|---|
WLED | Tipo de la luz de borde | 1 secuencia | 4S1P | - | - | |
WLED eléctrico: | Entrada actual | Entrada del voltaje | Consumo | |||
20/35mA (tipo. /Max.) | TBD | 123mW (máximo) | ||||
Características del interfaz: | Posición | Tipo | Conductor de WLED | |||
- | Incluido en interfaz de señal del panel | No |
Cartón del paquete: | Cantidad | Peso | Tamaño del cartón |
---|---|---|---|
400 PC/caja | 11,0 kilogramos | 360×525×225 milímetro (L×W×H) |
LS026B8PX02 apoya la exhibición 240 (RGB) ×400 (WQVGA) con la relación de aspecto del 3:5 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 33,84 (W)×56.4 (H) milímetro, tamaño del esquema de 40,8 (W)×68.1 (H)×2.4 (D) el milímetro, peso neto de 12.0g. Como ASV, normalmente negro, producto de Transflective LCM, poder LS026B8PX02 proporciona el coeficiente de contraste transimissive del 260:1 del brillo de la exhibición del ² de 200 cd/m, 80/80/80/80 (tipo.) (CR≥10) (L/R/U/D) ángulo de visión, la mejor dirección de la visión en simetría, y tiempo de respuesta de 13/18 (tipo.) (Tr/Td) ms, así presentando una paleta de los colores 262K. Este producto adoptó 4S1P WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde, conductor externo del contraluz se necesita además. LS026B8PX02 utiliza RGB paralelo (1 ch, el pedazo 4) como él es el sistema de entrada de la señal, que conectó por 35 pernos FPC con el voltaje de fuente de alimentación de 10.0/-5.1V (el tipo.)
