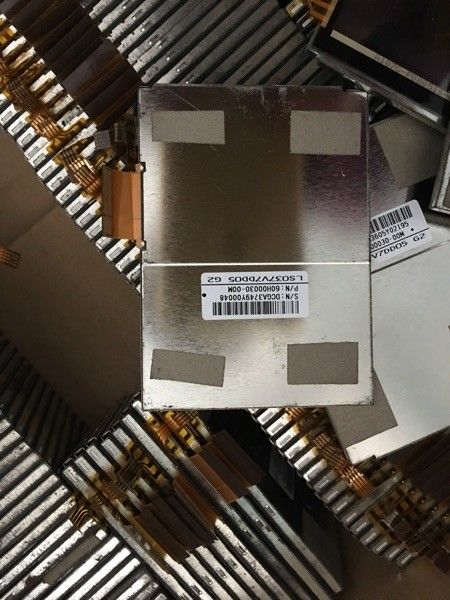

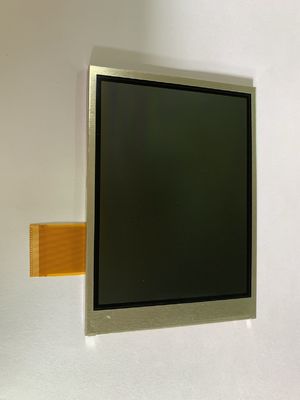

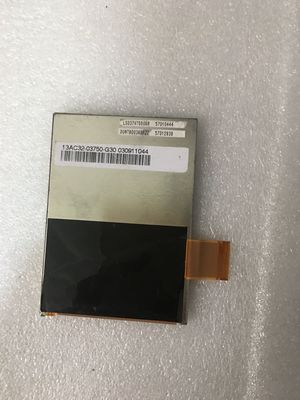

Datos del producto:
|
modelo: | LS037V7DD06R | Brillo: | ² de 100 cd/m |
---|---|---|---|
Resolución: | 480 (RGB) ×640, VGA, 217PPI | tipo del panel: | CG-silicio, LCM |
Abertura del bisel: | 59,8 (W)×78.5 (H) milímetro | Tamaño del esquema: | 65 (W)×90 (H) milímetro |
Tamaño: | 3,7" | Interfaz de señal: | RGB paralelo (1 ch, 6 mordidos), 51 pernos FPC |
Frecuencia: | 60HZ | Ambiente: | Temporeros de funcionamiento.: -10 ~ °C 60; Temporeros del almacenamiento.: -20 ~ °C 70 |
Alta luz: | Panel LCD industrial de CCFL LVDS,Exhibición de TFT LCD del sostenido de QVGA |
Serie LS037 LS037V7DD06R LS037V7DD06 LS037V7DD05
Información básica: | Marca | Name modelo | Tipo | Alias modelo |
---|---|---|---|---|
SOSTENIDO | LS037V7DD06R | CG-silicio, LCM | - | |
Grados máximos: | RoHS | Temperatura de funcionamiento | Temperatura de almacenamiento | Nivel de la vibración |
-10 ~ °C 60 | -20 ~ °C 70 | - |
Tamaño de pantalla: | 3,7" | |||
---|---|---|---|---|
Características del pixel: | Número del pixel | Formato del pixel | Dot Pitch (H×V) | Echada del pixel (H×V) |
480 (RGB) ×640, VGA | Raya vertical del RGB | 0.039×0.117 milímetro | 0.117×0.117 milímetro [217PPI] | |
Tamaño mecánico: | Área de presentación (H×V) | Abertura del bisel (H×V) | Dimensión total (H×V) | Profundidad total |
56.16×74.88 milímetro | 59.8×78.5 milímetro | 65×90 milímetro | 3,35 milímetros | |
Características del esquema: | Forma de la forma | Relación de aspecto (H: V) | Orientación | Forme el estilo |
Rectángulo plano | 3:4 | Tipo del retrato | ||
La otra espec.: | Masa | Cubierta del panel | Tratamiento superficial | |
39.0g | - | - |
Señal eléctrica: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
---|---|---|---|---|---|---|
5.0/3.3/8.0/-4.0/-8.0V (tipo.) (VSHA/VSHD/VDD/VSSD/GVSS) | 5.5/2.3/0.7/0.6/0.1mA (tipo.) (ISHA/ISHD/IDD/ISSD/GISS) | - | ||||
Voltaje para las señales de la exhibición: | 0≤VIL≤0.2VSHD; 0.8VSHD≤VIH≤VSHD | |||||
Características del interfaz: | Tipo de la señal | Tipo físico | Posición del interfaz | |||
RGB paralelo (1 ch, pedazo 6) | FPC | - | ||||
Detalle del interfaz: | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
PC 1 | 51 pernos | 0,3 milímetros |
Información básica: | Luminancia | Modo del trabajo | Coeficiente de contraste |
---|---|---|---|
² de 100 cd/m (tipo.) | TN, normalmente blanco, Transflective | 5:1 (transmisivo) del 100:1 (tipo.) (tipo.) (reflexivo) | |
Buena visión en | Ángulo de visión | Tiempo de respuesta | |
las 6 | 40/40/40/40 (tipo.) (CR≥10) | 30/50 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color: | Color de la ayuda | Coordenada del color |
9480K | 262K (6-bit) | X: 0,280; Y: 0,300 | |
Funcionamiento: | tecnología 3D | Visibilidad al aire libre | Reflexión |
- | Luz del sol legible | 4.0/6.0% (mínimo/tipo.) |
Características del contraluz: | Tipo | Posición | Vida (horas) | Cantidad | Forma | Reemplazo |
---|---|---|---|---|---|---|
WLED | Tipo de la luz de borde | - | - | 1 secuencia | - | |
WLED eléctrico: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
32.4/37.8V (tipo. /Max.) | 15/20mA (tipo. /Max.) | 486mW (tipo.) | ||||
Características del interfaz: | Conductor State de WLED | Tipo físico | Posición del interfaz | |||
No | Incluido en interfaz de señal del panel | - |
Frecuencia de actualización: | 60Hz |
---|---|
Exploración reversa: | Sí (U/D, L/R) |
Caja del paquete: | Cantidad | Peso | Tamaño (L×W×H) |
---|---|---|---|
100 PC/caja | 7,9 kilogramos | 575×360×225 milímetro (L×W×H) |
LS037V7DD06R apoya la exhibición 480 (RGB) ×640 (VGA) con la relación de aspecto del 3:4 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 56,16 (W)×74.88 (H) milímetro, tamaño del esquema de 65 (W)×90 (H) milímetro, viendo el tamaño del área de 59,8 (W)×78.5 (H) el milímetro, peso neto de 39.0g. Como TN, normalmente blanco, producto de Transflective LCM, poder de LS037V7DD06R proporciona el coeficiente de contraste transimissive del 100:1 del brillo de la exhibición del ² de 100 cd/m, coeficiente de contraste reflexivo del 5:1 (tipo.), 40/40/40/40 (tipo.) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 6, y el tiempo de respuesta de 30/50 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K. Este producto adoptó WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde, conductor externo del contraluz se necesita además. LS037V7DD06R utiliza RGB paralelo (1 ch, el pedazo 6) como él es el sistema de entrada de la señal, que conectó por 51 pernos FPC con el voltaje de fuente de alimentación de 5.0/3.3/8.0/-4.0/-8.0V (el tipo.)
