Datos del producto:
|
| Número de modelo: | Las demás partidas del anexo II | Marca del producto: | - ¿Qué es eso? |
|---|---|---|---|
| Tamaño: | 10.4 pulgadas | Resolución del Consejo: | 1024 ((RGB) × 768, XGA, 123PPI |
| La luz: | ² de 500 cd/m (tipo.) | Interfaz de señal: | LVDS (1 ch, 6/8-bit), 20 pines Conector |
| Ángulo de visión: | 85/85/85/85 (tipo) | ||
| Resaltar: | Exhibición de WLED FSTN LCD,Exhibición industrial de WLED TFT |
||
| Información básica: | Marca del producto | Modelo | El tipo | Alias del modelo |
|---|---|---|---|---|
| Las demás partidas del anexo II | a-Si TFT-LCD, LCM | - | ||
| Confiabilidad: | RoHS | Temperatura de funcionamiento | Temperatura de almacenamiento | Resistencia a las vibraciones |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Tamaño del panel: | 10.4 pulgadas | |||
|---|---|---|---|---|
| Características de los píxeles | Resolución | Disposición de los píxeles | Pintura de puntos (W × H) | Pico de los píxeles (W × H) |
| 1024 ((RGB) × 768, XGA | Bandas verticales RGB | 0.0685×0.2055 mm | 0.2055 × 0,2055 mm [123PPI] | |
| Tamaño mecánico: | Área activa (W × H) | Área de la becela (W × H) | Dimensión del contorno (W × H) | Profundidad del contorno |
| 210.4 × 157,8 mm | 215.4 × 161,8 mm | de una anchura superior a 300 mm | 9.5±0,5 mm | |
| Características del esquema: | Estilo de formulario | Proporción de aspecto | Orientación | Estilo de forma |
| Rectángulo plano | 43 (W: H) | Tipo de paisaje | ||
| Fijación: | Agujas de montaje laterales (4-M3) en el bisel izquierdo y derecho | |||
| Otras características: | Cubierta del panel | Peso | Superficie | |
| - | 450 g (tipo) | Revestimiento antirreflejo y duro (3H) | ||
| Información básica: | Brillo | Modo de funcionamiento | Relación de contraste |
|---|---|---|---|
| 500 cd/m2 (tipo) | SWV, normalmente negro, transmisor | 10001 (tipo) (transmisor) | |
| Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de respuesta | |
| 85/85/85/85 (tipo) | Simetría | 12/12 (tipo) (Tr/Td) (minutos) | |
| Color de la pantalla: | Temperatura del color | Cantidad de color | Color blanco Cromaticidad |
| 6485K | 262K/16.7M (6 bits / 6 bits + Hi-FRC) | ¿ Qué es eso?0.313Y:0.329 | |
| 1931 Gamut de color: | Relación NTSC | Cobertura de sRGB | Cobertura RGB de Adobe |
| El 50% | El 70% | El 53% | |
| Cobertura del DCI-P3 | Rec.2020 Cobertura | Las observaciones | |
| El 52% | El 37% | Las condiciones de las pruebas de calidad se determinarán en función de las características de las piezas.709, BT.709), Rec.2020 (BT.2020) | |
| Variación de luminancia: | 1.30 (máximo) ((5 puntos) | ||
| Consumo de energía: | 5.5W (tipo) |
|---|---|
| Tasa de fotogramas: | 60 Hz |
| Escaneo inverso: | Sí (180°) |
| Señales eléctricas: | Entrada de corriente | Entrada de voltaje | Consumo | |||
|---|---|---|---|---|---|---|
| Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: | 3.3V (tipo) | - | ||||
| Características de la interfaz: | Posición | El tipo | Interfaz | |||
| - | Conector | Los sistemas de transmisión de luz (LVDS) (1 ch, 6/8 bits) | ||||
| Interfaz de señal: | Marca del producto | Modelo | Importe | Punto de pinchazo | Las pines | Asignación del pin |
| I-PEX | Se trata de un sistema de control de las emisiones. | 1 piezas | 1.25 mm | 20 alfileres | Los datos de los sistemas de control de velocidad de los motores de las unidades de producción deberán estar disponibles en el sitio web del fabricante. | |
| Características de la luz de fondo: | El tipo | Posición | Forma de las piezas | Importe | Vida (horas) | Reemplazo |
|---|---|---|---|---|---|---|
| Velocidad de la luz | Tipo de luz de borde | - | - | 100K (tipo) | - No, no lo sé. | |
| Características de la interfaz: | Posición | El tipo | Conducción del WLED | |||
| - | Conector | Con conductor LED | ||||
| Detalle de la interfaz | Marca del producto | Modelo | Importe | Punto de pinchazo | Las pines | Asignación del pin |
| JAE | Se aplicará el método de evaluación de la calidad de los productos. | 1 piezas | 1.25 mm | 6 alfileres | ||
| El conductor eléctrico: | Entrada de corriente | Entrada de voltaje | Consumo | |||
| Se aplicarán los siguientes requisitos: | 12.0 ± 1,2 V | |||||

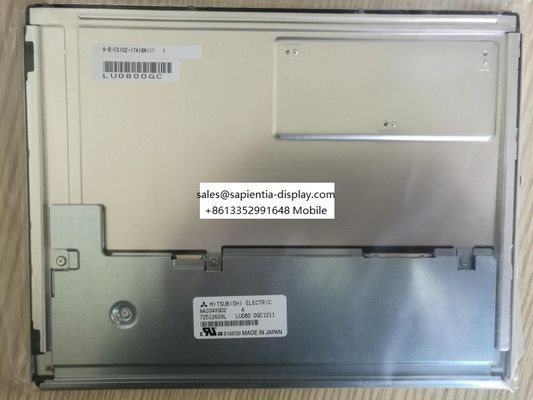

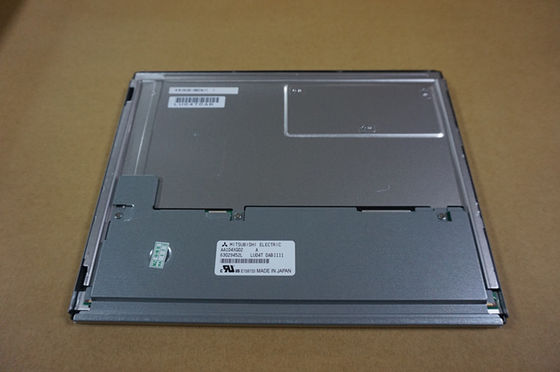

En cuanto a los detalles mecánicos, presenta un área activa de 210.4 ((W) × 157.8 ((H) mm, un tamaño de contorno de 230 ((W) × 180.2 ((H) × 10 ((D) mm, un tamaño de área de visualización de 215.4 ((W) × 161.8 ((H) mm, con tratamiento superficial de Antiglare, recubrimiento duro (3H), peso neto de 450 g (tipo).AA104XG02 puede proporcionar 500 cd/m2 de brillo de pantalla 10001:1 relación de contraste transmisor, 85/85/85/85 (tipo) (CR≥10) (L/R/U/D) ángulo de visión, mejor dirección de visión en Simetría, y tiempo de respuesta de 12/12 (tipo) (Tr/Td) ms.La escala de grises o el brillo del subpixel se determina con una señal de escala de grises de 6 bits / 6 bits + Hi-FRC para cada punto, presentando así una paleta de colores de 262K/16.7M, también con un rendimiento de gama de colores del 50% (NTSC).Este producto adoptó WLED como su sistema de retroiluminación que se colocó como tipo de luz Edge y tienen una vida útil de 100K horasAA104XG02 utiliza LVDS (1 ch, 6/8-bit) como sistema de entrada de señal, que está conectado por un conector de 20 pines con un voltaje de alimentación de 3.3V (tipo).
