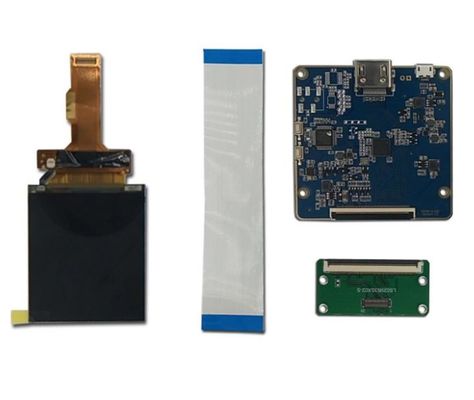

Datos del producto:
|
Marca: | Sostenido | Tamaño: | 2,9 pulgadas |
---|---|---|---|
modelo: | LS029B3SX01 | Luminancia: | ² de 300 cd/m (tipo.) |
Ángulo de visión: | 80/80/80/80 (mínimo) (CR≥10) ido/derecho/arriba/abajo | Formato del pixel: | 1440 (RGB) ×1440 705PPI |
Área activa: | 51,84 (H)×51.84 (V) milímetro | Tipo de la lámpara: | WLED |
Interfaz de señal: | MIPI | Ambiente: | Temperatura de funcionamiento: -20 ~ °C 60; Temperatura de almacenamiento: -30 ~ °C 70 |
Alta luz: | Panel LCD industrial de CCFL LVDS,Exhibición de TFT LCD del sostenido de QVGA |
LS029 serie LS029B3SX01 LS029B3SX05 LS029B3SX04 LS029B3SX02
Información básica: | Marca del panel | SOSTENIDO | Modelo del panel | LS029B3SX01 |
---|---|---|---|---|
Tamaño diagonal | 2,9" | Uso | ||
Tipo del panel | CG-silicio, LCM | Alias modelo | - | |
Confiabilidad: | Temporeros de funcionamiento. | -20 ~ °C 60 | Temporeros del almacenamiento. | -30 ~ °C 70 |
Estado de RoHS | Grado de la vibración | - |
Información básica: | Brillo | ² de 300 cd/m (tipo.) | Coeficiente de contraste | 1100:1 (tipo.) (transmisivo) |
---|---|---|---|---|
Ángulo de visión | 80/80/80/80 (mínimo) (CR≥10) | Modo óptico | Nuevo Mode2, normalmente negro, transmisivo | |
Dirección de visión | Simetría | Tiempo de respuesta | 11 (tipo.) (Tr+Td) (ms) | |
Funcionamiento del color: | Cromaticidad | Wx: 0,290; Wy: 0,315 | Números del color | el 16.7M (de 8 bits) |
Temperatura de color | 8139K | Uniformidad blanca | 1,28 (mínimo) (9 puntos) | |
1931 color Gamlt: | Ratio de NTSC | el 74% | sRGB | cobertura del 90% |
Adobe RGB | cobertura del 75% | DCI-P3 | cobertura del 76% | |
Rec.2020 | cobertura del 56% | Observaciones | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Características del contraluz: | Forma de la lámpara | 2 secuencias | Tipo de la lámpara | WLED | Tiempo de la vida | - |
---|---|---|---|---|---|---|
Reemplazo | - | Cantidad | 4S2P | Posición | Tipo de la luz de borde | |
Lámpara eléctrica: | Entrada del voltaje | 11.6V (tipo.) | Entrada actual | 11/20mA (tipo. /Max.) | ||
Consumo | 255.2mW (tipo.) | |||||
Características del interfaz: | Tipo | Incluido en interfaz de señal del panel | Posición | - | Conductor de la lámpara | No |
Características del pixel: | Formato del pixel | 1440 (RGB) ×1440 | Dot Pitch | 0.012×0.036 milímetro (H×V) |
---|---|---|---|---|
Configuración | Raya vertical del RGB | Echada del pixel | 0.036×0.036 milímetro (H×V) [705PPI] | |
Tamaño mecánico: | Área de presentación | 51.84×51.84 milímetro (H×V) | Área del bisel | - |
Resuma oscuro. | 54.24×59.02 milímetro (H×V) | Profundidad del esquema | 1.37±0.14 milímetro | |
Características del esquema: | Factor de forma | Rectángulo plano | Orientación | Tipo del paisaje |
Relación de aspecto | 1:1 (H: V) | Forme el estilo | ||
Otras características: | Peso | 7.00g (tipo.) | Superficie | - |
Exploración reversa: | No |
---|---|
Detalle de D-IC: | DIENTE NT35597 incorporado |
Sistema de señal: | MIPI (2 4 de los datos carriles del ch,) | Voltaje de la lógica | - | |||
---|---|---|---|---|---|---|
Señal eléctrica: | Entrada del voltaje | 1.8/5.5/-5.5V (tipo.) (VDDI/VSP/VSN) | Entrada actual | 48/14/-14mA (tipo.) (IDD/ISP/ISN) | ||
Características del interfaz: | Tipo | Conector | Posición | - | ||
Detalle del conector: | Marca | Modelo | Pin Pitch | Pernos | Cantidad | Configuración |
JAE | WP7B-S040VA1 | 0,4 milímetros | 40 pernos | PC 1 |
LS029B3SX01 apoya la exhibición 1440 (RGB) ×1440 con la relación de aspecto del 1:1 (W: H), cuyos pixeles se arreglan en raya vertical del RGB, según el cálculo de Panelook que es densidad del pixel es 705 PPI. En cuanto a detalle mecánico, ofrece el área activa de 51,84 (W)×51.84 (H) milímetro, tamaño del esquema de 54,24 (W)×59.02 (H)×1.51 (D) el milímetro, peso neto de 7.00g (tipo.). Como nuevo Mode2, el producto normalmente negro, transmisivo de LCM, poder LS029B3SX01 proporciona el coeficiente de contraste transimissive del 1100:1 del brillo de la exhibición del ² de 300 cd/m, 80/80/80/80 (mínimo) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en simetría, y el tiempo de respuesta (tipo.) (Tr+Td) de la escala del ms 11 gris o del brillo del sub-pixel se determina con una señal de 8 bits de la escala gris para cada punto, así presentando una paleta de los colores del 16.7M, también con el funcionamiento de la gama el 75% (NTSC) del color. Este producto adoptó 4S2P WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde, conductor externo del contraluz se necesita además. LS029B3SX01 utiliza MIPI (2 4 de los datos carriles del ch,) pues es el sistema de entrada de la señal, que conectó por el conector de 40 pernos con el voltaje de fuente de alimentación de 1.8/5.5/-5.5V (el tipo.)
