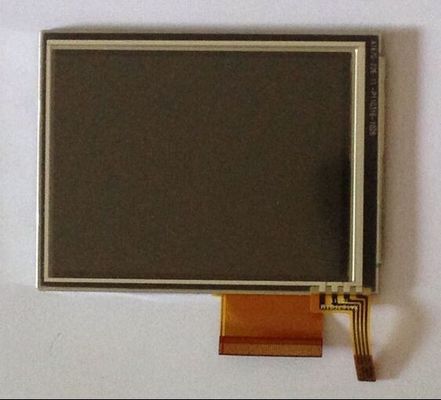

Datos del producto:
|
modelo: | LQ035Q7DH05 | Marca: | Sostenido |
---|---|---|---|
Formato del pixel: | 240 (RGB) ×320 [QVGA] 113PPI | Tamaño diagonal: | 3,5 pulgadas |
Fuente de luz: | WLED, SIN conductor | Tipo de interfaz: | RGB paralelo (1 ch, 6 mordidos), 61 pernos FPC |
Luminancia: | ² de 110 cd/m (tipo.) | Ambiente: | Temperatura de funcionamiento: -10 ~ °C 70; Temperatura de almacenamiento: -25 ~ °C 70 |
Alta luz: | Exhibición de TFT LCD del sostenido 240×320RGB,exhibición de TFT LCD del sostenido 110cd/m2,LQ035Q7DH05 |
LQ035 serie LQ035Q7DH08 LQ035Q7DH07 LQ035Q7DH06 LQ035Q7DH05 LQ035Q7DH04
Tamaño del panel: | 3,5 pulgadas | |||
---|---|---|---|---|
Características del pixel: | Resolución | Arreglo del pixel | Dot Pitch (W×H) | Echada del pixel (W×H) |
240 (RGB) ×320, QVGA | Raya vertical del RGB | 0.0745×0.2235 milímetro | 0.2235×0.2235 milímetro [113PPI] | |
Tamaño mecánico: | Área activa (W×H) | Área del bisel (W×H) | Dimensión del esquema (W×H) | Profundidad del esquema |
53.64×71.52 milímetro | 57.4×75.2 milímetro | 65×86.2 milímetro | 4.0±0.2 milímetro | |
Características del esquema: | Estilo de la forma | Relación de aspecto | Orientación | Forme el estilo |
Rectángulo plano | 3:4 (W: H) | Tipo del retrato | ||
Pantalla táctil: | Puntos del tacto | Regulador del TP | Tipo de la señal | Tecnología del tacto |
1 punto | Sin el regulador del tacto | - | tacto resistente 4-wire | |
Otras características: | Cubierta del panel | Peso | Superficie | |
- | 45.0g (tipo.) | Capa dura (3H) |
Información básica: | Brillo | Modo de funcionamiento | Coeficiente de contraste |
---|---|---|---|
² de 110 cd/m (tipo.) | TN, normalmente blanco, Transflective | 3:1 (transmisivo) del 95:1 (tipo.) (tipo.) (reflexivo) | |
Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de la respuesta | |
50/50/50/50 (tipo.) (CR≥2) | las 6 | 15/30 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color | Cantidad del color | Cromaticidad blanca del color |
6638K | 262K (6-bit) | X: 0,310; Y: 0,330 | |
1931 color Gamlt: | Ratio de NTSC | cobertura del sRGB | Cobertura de Adobe RGB |
el 29% | el 39% | el 30% | |
Cobertura DCI-P3 | Cobertura Rec.2020 | Observaciones | |
el 30% | el 22% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Variación de la luminancia: | 1.25/1.43 (tipo. /Max.) (9 puntos) | ||
Funcionamiento: | tipo 3D | Visibilidad al aire libre | Reflexión |
- | Luz del sol legible | 2.5/4% (mínimo/tipo.) |
Señal eléctrica: | Entrada actual | Entrada del voltaje | Consumo | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (tipo.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (tipo.) (VSHA/VSHD/VDD/VEE) | - | ||||
Características del interfaz: | Posición | Tipo | Interfaz | |||
- | FPC | RGB paralelo (1 ch, pedazo 6) | ||||
Interfaz de señal: | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
PC 1 | 0,3 milímetros | 61 pernos |
Características del contraluz: | Tipo | Posición | Forma | Cantidad | Vida (horas) | Reemplazo |
---|---|---|---|---|---|---|
WLED | Tipo de la luz de borde | - | - | - | - | |
WLED eléctrico: | Entrada actual | Entrada del voltaje | Consumo | |||
15/20mA (tipo. /Max.) | 22.2/25.2V (tipo. /Max.) | 333mW (tipo.) | ||||
Características del interfaz: | Posición | Tipo | Conductor de WLED | |||
- | Incluido en interfaz de señal del panel | No |
LQ035Q7DH05 apoya la exhibición 240 (RGB) ×320 (QVGA) con la relación de aspecto del 3:4 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 53,64 (W)×71.52 (H) milímetro, tamaño del esquema de 65 (W)×86.2 (H)×4.2 (D) milímetro, viendo el tamaño del área de 57,4 (W)×75.2 (H) milímetro, con el treament superficial de la capa dura (3H), el peso neto de 45.0g (tipo.). Como TN, normalmente blanco, producto de Transflective LCM, poder LQ035Q7DH05 proporciona el coeficiente de contraste transimissive del 95:1 del brillo de la exhibición del ² de 110 cd/m, coeficiente de contraste reflexivo del 3:1 (tipo.), 50/50/50/50 (tipo.) (CR≥2) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 6, y el tiempo de respuesta de 15/30 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K, también con el funcionamiento de la gama el 29% (NTSC) del color. Este producto adoptó WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde, conductor externo del contraluz se necesita además.
