8,4 avance lentamente el conector de 20 pernos TFT LCD G084SN03 V3 con el conductor del LED
1. Información principal:

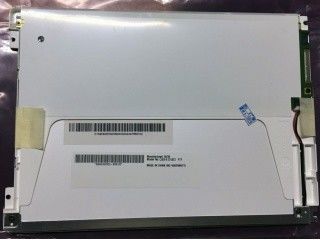

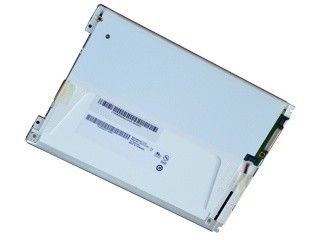

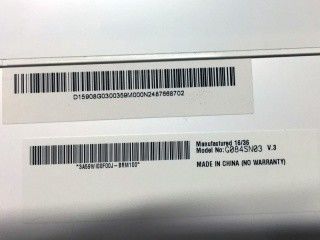

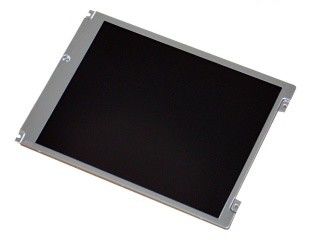

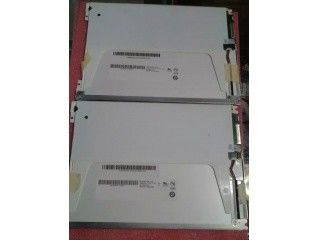

G084SN03 V3 (alias: G084SN03 V.3) es un producto diagonal del panel de exhibición del uno-Si TFT LCD de 8,4 pulgadas de AU Optronics Corp.
Con un sistema integral del contraluz de WLED, con el conductor del LED, sin la pantalla táctil. Ofrece una gama de temperaturas de funcionamiento de -20 ~ 70°C, una gama de temperaturas de almacenamiento de -20 ~ 70°C, y el nivel máximo de la vibración de 1.5G (² de 14,7 m/s).
Es características generales es siguiente: Lámpara Repaceable, contraluz de WLED, con el conductor del LED, U/D, revés de L/R, 6/8 pedazo, mate.
De acuerdo con sus características, este modelo se aplique al etc. industrial.
2. detalles ópticos de AUO G084SN03 V3:
| Información básica: |
Luminancia |
² de 250 cd/m (tipo.) |
Coeficiente de contraste |
600: 1 (tipo.) (transmisivo) |
| Buena visión en |
- |
Velocidad de la respuesta |
20/10 (tipo.) (Tr/Td) (ms) |
| Ángulo de visión |
80/80/80/60 (tipo.) (CR≥10) |
Modo de funcionamiento |
TN, normalmente blanco, transmisivo |
| Funcionamiento del color |
Cromaticidad |
Wx: 0,310; Wy: 0,330 |
Color de la ayuda |
Los 262K/16.2M (pedazo 6-bit/6 + FRC) |
| Temperatura de color |
6638K |
Uniformidad blanca |
1,33 (tipo.) (9 puntos) |
| 1931 color Gamlt: |
Ratio de NTSC |
el 48% |
sRGB |
cobertura del 68% |
| Adobe RGB |
cobertura del 51% |
DCI-P3 |
cobertura del 50% |
| Rec.2020 |
cobertura del 36% |
Observaciones |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
detalles mecánicos de 3.AUO G084SN03 V3:
| Características del pixel: |
Número de pixel |
800 (RGB) ×600 [SVGA] |
Arreglo |
Raya vertical del RGB |
| Echada de punto (W×H) |
0.071×0.213 milímetro |
Echada del pixel (W×H) |
0.213×0.213 milímetro [119PPI] |
| Tamaño físico |
Visión activa |
170,4 (W)×127.8 (H) milímetro |
En conjunto oscuro. |
203 (W)×142.5 (H) milímetro |
| Abertura del bisel |
173,8 (W)×131.2 (H) milímetro |
Profundidad total |
5,7 (tipo.) milímetros |
| Características del esquema: |
Forme la forma |
Rectángulo plano |
Orientación |
Tipo del paisaje |
| Relación de aspecto (W: H) |
4:3 |
Estilo de la forma |
- |
| Fijación: |
Agujeros de montaje de la cara (2-Φ3.0, 2-R1.5) |
| El otro detalle: |
Masa |
TBD |
Superficie |
Capa antideslumbrante, dura (3H) |
detalles de 4.AUO G084SN03 V3 Lightting:
| Características de la lámpara: |
Forma de la lámpara |
3 secuencias |
Tipo de la lámpara |
WLED |
Posición |
Tipo de la luz de borde (lado inferior) |
| Intercambio |
Reemplazable |
Cantidad |
3 secuencias |
Vida |
30K (tipo.) (horas) |
| Lámpara eléctrica: |
Corriente de entrada |
25/26.3mA (tipo. /Max.) |
Voltaje de entrada |
28.8/32.85V (tipo. /Max.) |
| Consumo |
2.16/2.63W (tipo. /Max.) |
| Características del interfaz: |
Posición |
- |
Tipo físico |
Conector |
| Detalle del interfaz: |
Marca |
Modelo |
Cantidad |
Echada del Pin |
Cantidad del Pin |
Asignación de Pin |
| E&T |
3808K-F04N-02R |
PC 1 |
1,25 milímetros |
4 pernos |
|
| Conductor del contraluz: |
Con el conductor del LED |
| Conductor eléctrico: |
Corriente de entrada |
230mA (tipo.) |
Voltaje de entrada |
12.0±1.2V |
| Consumo |
2.76/2.97W (tipo. /Max.) |
detalles del interfaz de 5.AUO G084SN03 V3:
| Señal eléctrica: |
Corriente de entrada |
270/330mA (tipo. /Max.) |
Voltaje de entrada |
3.3V (tipo.) |
| Consumo |
0.9/1.2W (tipo. /Max.) |
Interfaz de señal |
LVDS (1 ch, 6/8-bit) |
| Características del interfaz: |
Posición |
- |
Tipo físico |
Conector |
| Interfaz de señal: |
Marca |
Modelo |
Cantidad |
Echada del Pin |
Cantidad del Pin |
Asignación de Pin |
| STM |
MSB24013P20 |
PC 1 |
1,0 milímetros |
20 pernos |
LVDS-20P1C8B-140A |
6.FAQ:
Q1: ¿Cuál es la calidad de su panel LCD?
A: Diversa calidad tal como 100% nuevo y OEM original nuevo, un grado LCD, un panel LCD etc.
Q2: ¿Cuál es su vuelta y política de reembolso?
A: Le proporcionamos los servicios post-venta excelentes, y le prometemos la garantía de seis meses después de enviar para asegurarle un funcionamiento estable.
Q3: ¿Cuánto tiempo es el plazo de ejecución?
A: El plazo de ejecución es cerca de 1-3 días laborables después del recibo del pago.
Q4: ¿Cómo puedo conseguir la cita?
A: Investigue por favor vía Skype, correo electrónico, Whatsapp o el teléfono. Usted conseguirá la contestación en el plazo de 24 horas.
