Datos del producto:
|
Modelo del panel: | LQ035Q7DH01 | Marca del panel: | Sostenido |
---|---|---|---|
Resolución: | 240 (RGB) ×320, QVGA, 113PPI | tamaño del panel: | 3.5inch |
Interfaz de señal: | RGB paralelo (1 ch, pedazo 6), 50 pernos FPC | Tipo de la lámpara: | WLED, horas 10K, sin el conductor |
Brillo: | ² del 100cd/m | Ambiente: | Temporeros de funcionamiento.: -10 ~ °C 70; Temporeros del almacenamiento.: -25 ~ °C 70 |
Alta luz: | El panel de TFT LCD del sostenido 240×320RGB,el panel de TFT LCD del sostenido 100cd/M2,LQ035Q7DH01 |
LQ035 serie LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
Información básica: | Marca | Modelo | Tipo | Alias modelo |
---|---|---|---|---|
SOSTENIDO | LQ035Q7DH01 | Uno-Si TFT LCD, LCM | - | |
Confiabilidad: | RoHS | Temperatura de funcionamiento | Temperatura de almacenamiento | Resistencia de la vibración |
-10 ~ °C 70 | -25 ~ °C 70 | - |
Información básica: | Brillo | Modo de funcionamiento | Coeficiente de contraste |
---|---|---|---|
² de 100 cd/m (tipo.) | TN, normalmente blanco, Transflective | 4:1 (transmisivo) del 70:1 (tipo.) (tipo.) (reflexivo) | |
Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de la respuesta | |
40/40/40/50 (tipo.) (CR≥2) | las 6 | 30/50 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color | Cantidad del color | Cromaticidad blanca del color |
- | 262K (6-bit) | - | |
Funcionamiento: | tipo 3D | Visibilidad al aire libre | Reflexión |
- | Luz del sol legible | 2.5/4% (mínimo/tipo.) |
Tamaño del panel: | 3,5 pulgadas | |||
---|---|---|---|---|
Características del pixel: | Resolución | Arreglo del pixel | Dot Pitch (W×H) | Echada del pixel (W×H) |
240 (RGB) ×320, QVGA | Raya vertical del RGB | 0.0745×0.2235 milímetro | 0.2235×0.2235 milímetro [113PPI] | |
Tamaño mecánico: | Área activa (W×H) | Área del bisel (W×H) | Dimensión del esquema (W×H) | Profundidad del esquema |
53.64×71.52 milímetro | 57.4×75.2 milímetro | 65×86.2 milímetro | 4.0±0.2 milímetro | |
Características del esquema: | Estilo de la forma | Relación de aspecto | Orientación | Forme el estilo |
Rectángulo plano | 3:4 (W: H) | Tipo del retrato | ||
Pantalla táctil: | Puntos del tacto | Regulador del TP | Tipo de la señal | Tecnología del tacto |
1 punto | Sin el regulador del tacto | - | tacto resistente 4-wire | |
Otras características: | Cubierta del panel | Peso | Superficie | |
- | 45.0g (tipo.) | Capa dura (3H) |
Señal eléctrica: | Entrada actual | Entrada del voltaje | Consumo | |||
---|---|---|---|---|---|---|
3.0/1.5/0.05/-0.05mA (tipo.) (ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (tipo.) (VSHA/VSHD/VDD/VEE) | - | ||||
Características del interfaz: | Posición | Tipo | Interfaz | |||
- | FPC | RGB paralelo (1 ch, pedazo 6) | ||||
Interfaz de señal: | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
PC 1 | 0,5 milímetros | 50 pernos |
Características del contraluz: | Tipo | Posición | Forma | Cantidad | Vida (horas) | Reemplazo |
---|---|---|---|---|---|---|
WLED | Tipo de la luz de borde | - | - | 10K (tipo.) | - | |
WLED eléctrico: | Entrada actual | Entrada del voltaje | Consumo | |||
15/20mA (tipo. /Max.) | 21.6V (tipo.), 25.2V (máximo) | 324mW (tipo.) | ||||
Características del interfaz: | Posición | Tipo | Conductor de WLED | |||
- | Incluido en interfaz de señal del panel | No |

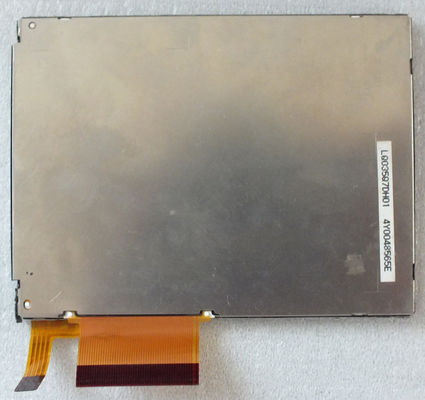

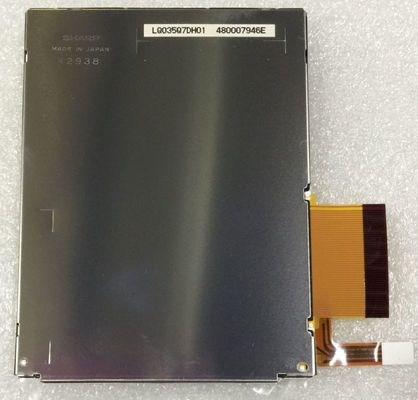

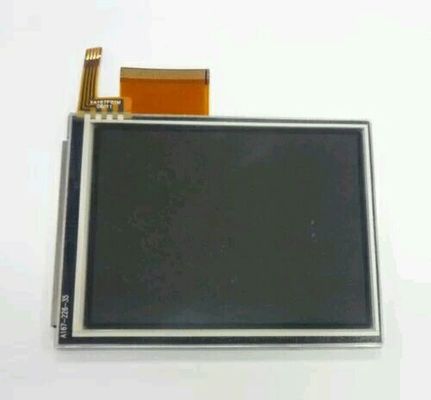

LQ035Q7DH01 es un producto diagonal de la pantalla de visualización del uno-Si TFT LCD de 3,5 pulgadas del sostenido, con un contraluz incorporado de WLED, sin el conductor del contraluz, tacto resistente del alambre de la pantalla táctil 4. En base de la última ficha técnica LCP-03015A de la versión que fue lanzada hacia fuera en 10 21 2003, las ayudas LQ035Q7DH01 exhiben 240 (RGB) ×320 (QVGA) con la relación de aspecto del 3:4 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 53,64 (W)×71.52 (H) milímetro, tamaño del esquema de 65 (W)×86.2 (H)×4.2 (D) milímetro, viendo el tamaño del área de 57,4 (W)×75.2 (H) milímetro, con el treament superficial de la capa dura (3H), el peso neto de 45.0g (tipo.). Como TN, normalmente blanco, producto de Transflective LCM, poder LQ035Q7DH01 proporciona el coeficiente de contraste transimissive del 70:1 del brillo de la exhibición del ² de 100 cd/m, coeficiente de contraste reflexivo del 4:1 (tipo.), 40/40/40/50 (tipo.) (CR≥2) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 6, y el tiempo de respuesta de 30/50 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K. Este producto adoptó WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde y tiene un rato de la vida laboral de las horas 10K, conductor externo del contraluz se necesita además.
