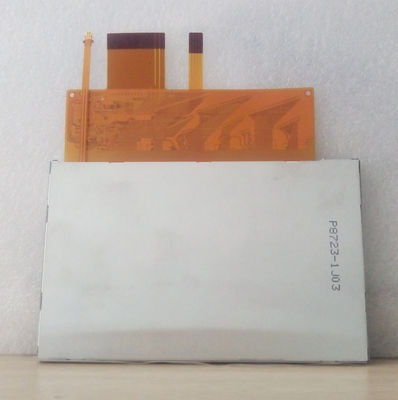

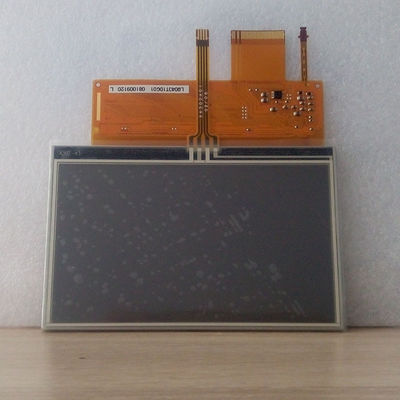

Datos del producto:
|
Marca del panel: | Sostenido | Modelo del panel: | LQ043T1DG03A |
---|---|---|---|
Brillo: | ² de 500 cd/m (tipo.) | tamaño del panel: | 4.3inch |
Resolución: | 480 (RGB) ×272, WQVGA, 128PPI | Interfaz de señal: | RGB paralelo (1 ch, de 8 bits), 40 pernos FPC |
Tipo de la lámpara: | 9S1P WLED, horas 7K, sin el conductor | Ambiente: | Temporeros de funcionamiento.: -10 ~ °C 70; Temporeros del almacenamiento.: -30 ~ °C 85 |
Alta luz: | El panel de LVDS TFT LCD,Panel táctil de WLED LVDS TFT |
LQ043 serie LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
Información básica: | Marca | Modelo | Tipo | Alias modelo |
---|---|---|---|---|
SOSTENIDO | LQ043T1DG03A | Uno-Si TFT LCD, LCM | - | |
Confiabilidad: | RoHS | Temperatura de funcionamiento | Temperatura de almacenamiento | Resistencia de la vibración |
-10 ~ °C 70 | -30 ~ °C 85 | - |
Información básica: | Brillo | Modo de funcionamiento | Coeficiente de contraste |
---|---|---|---|
² de 500 cd/m (tipo.) | TN, normalmente blanco, transmisivo | 300:1 (tipo.) (transmisivo) | |
Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de la respuesta | |
45/45/20/55 (tipo.) (CR≥10) | las 6 | 30/30 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color | Cantidad del color | Cromaticidad blanca del color |
6551K | el 16.7M (de 8 bits) | X: 0,310; Y: 0,340 | |
Variación de la luminancia: | 1.25/1.43 (tipo. /Max.) (9 puntos) |
Tamaño del panel: | 4,3 pulgadas | |||
---|---|---|---|---|
Características del pixel: | Resolución | Arreglo del pixel | Dot Pitch (W×H) | Echada del pixel (W×H) |
480 (RGB) ×272, WQVGA | Raya vertical del RGB | 0.066×0.198 milímetro | 0.198×0.198 milímetro [128PPI] | |
Tamaño mecánico: | Área activa (W×H) | Área del bisel (W×H) | Dimensión del esquema (W×H) | Profundidad del esquema |
95.04×53.856 milímetro | 98.7×57.5 milímetro | 105.5×67.2 milímetro | 5.05±0.3 milímetro | |
Características del esquema: | Estilo de la forma | Relación de aspecto | Orientación | Forme el estilo |
Rectángulo plano | 16:9 (W: H) | Tipo del paisaje | ||
Pantalla táctil: | Puntos del tacto | Regulador del TP | Tipo de la señal | Tecnología del tacto |
1 punto | Sin el regulador del tacto | - | tacto resistente 4-wire | |
Otras características: | Cubierta del panel | Peso | Superficie | |
- | 62.0g (tipo.) | Capa antideslumbrantes, duros (2H) |
Señal eléctrica: | Entrada actual | Entrada del voltaje | Consumo | |||
---|---|---|---|---|---|---|
0.5/8.0mA (tipo.) (ICC/IAVDD) | 3.3/5.0V (tipo.) (VCC/AVDD) | - | ||||
Voltaje para las señales de la exhibición: | VIL≤0.2VCC; VIH≥0.8VCC | |||||
Características del interfaz: | Posición | Tipo | Interfaz | |||
- | FPC | RGB paralelo (1 ch, de 8 bits) | ||||
Interfaz de señal: | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
PC 1 | 0,5 milímetros | 40 pernos | DRGB-40P1C8B-060B |
Características del contraluz: | Tipo | Posición | Forma | Cantidad | Vida (horas) | Reemplazo |
---|---|---|---|---|---|---|
WLED | Tipo de la luz de borde | 1 secuencia | 9S1P | 7K (mínimo) | - | |
WLED eléctrico: | Entrada actual | Entrada del voltaje | Consumo | |||
20mA (tipo.) | 28.8/31.5V (tipo. /Max.) | 123mW (máximo) | ||||
Características del interfaz: | Posición | Tipo | Conductor de WLED | |||
- | FPC | No | ||||
Detalle del interfaz | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
PC 1 | 0,5 milímetros | 4 pernos | BLE-4PINS-CNNA |
LQ043T1DG03A apoya la exhibición 480 (RGB) ×272 (WQVGA) con la relación de aspecto del 16:9 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 95,04 (W)×53.856 (H) milímetro, tamaño del esquema de 105,5 (W)×67.2 (H)×5.35 (D) milímetro, viendo el tamaño del área de 98,7 (W)×57.5 (H) milímetro, con el treament superficial de la capa antideslumbrante, dura (2H), peso neto de 62.0g (tipo.). Como TN, el producto normalmente blanco, transmisivo de LCM, poder de LQ043T1DG03A proporciona el coeficiente de contraste transimissive del 300:1 del brillo de la exhibición del ² de 500 cd/m, 45/45/20/55 (tipo.) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 6, y el tiempo de respuesta de 30/30 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de 8 bits de la escala gris para cada punto, así presentando una paleta de los colores del 16.7M. Este producto adoptó 9S1P WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde y tiene un rato de la vida laboral de las horas 7K, conductor externo del contraluz se necesita además.
