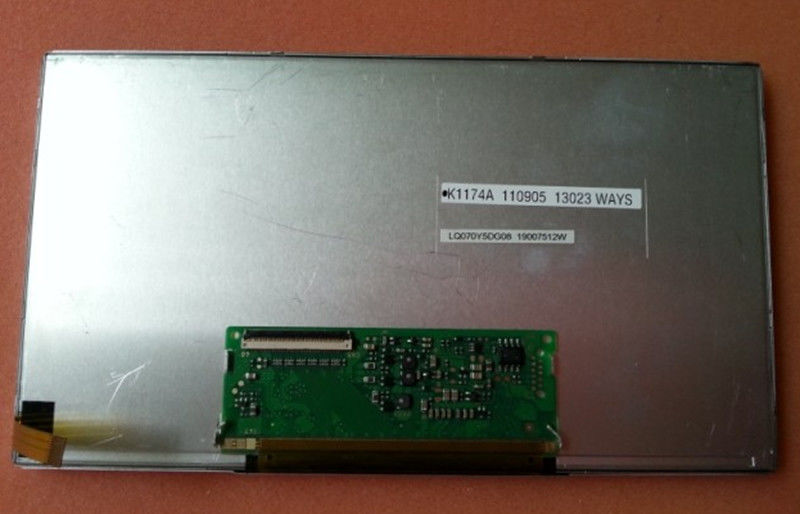

Datos del producto:
|
Modelo: | LQ070Y5DG09 | Marca: | Sostenido |
---|---|---|---|
Luminancia: | ² de 600 cd/m (tipo.) | Tamaño diagonal: | 7,0 pulgadas |
Formato del pixel: | 800×480 (RGB) [WVGA] 134PPI | Tipo de interfaz: | RGB paralelo (1 ch, 6 mordidos), conector de 40 pernos |
Fuente de luz: | WLED [6S4P], horas 10K, SIN conductor | Ambiente: | Temperatura de funcionamiento: -30 ~ °C 85; Temperatura de almacenamiento: -40 ~ °C 85; Nivel de la |
Alta luz: | Exhibición de TFT LCD del sostenido de CCFL,Panel táctil de WLED LVDS TFT |
LQ070 serie LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02
Información básica: | Marca | Modelo | Tipo | Alias modelo |
---|---|---|---|---|
SOSTENIDO | LQ070Y5DG09 | Uno-Si TFT LCD, LCM | - | |
Confiabilidad: | RoHS | Temperatura de funcionamiento | Temperatura de almacenamiento | Resistencia de la vibración |
-30 ~ °C 85 | -40 ~ °C 85 | 3.0G (² de 29,4 m/s) |
Tamaño del panel: | 7,0 pulgadas | |||
---|---|---|---|---|
Características del pixel: | Resolución | Arreglo del pixel | Dot Pitch (W×H) | Echada del pixel (W×H) |
800×480 (RGB), WVGA | Raya horizontal del RGB | 0.1955×0.057 milímetro | 0.1955×0.1955 milímetro [134PPI] | |
Tamaño mecánico: | Área activa (W×H) | Área del bisel (W×H) | Dimensión del esquema (W×H) | Profundidad del esquema |
156.4×82.08 milímetro | 158.4×84.08 milímetro | 166×93.2 milímetro | 6.0/9.5 (tipo. /Max.) milímetros | |
Características del esquema: | Estilo de la forma | Relación de aspecto | Orientación | Forme el estilo |
Rectángulo plano | 17:9 (W: H) | Tipo del paisaje | ||
Fijación: | Sin | |||
Otras características: | Cubierta del panel | Peso | Superficie | |
- | 160g (máximo) | - |
Información básica: | Brillo | Modo de funcionamiento | Coeficiente de contraste |
---|---|---|---|
² de 600 cd/m (tipo.) | TN, normalmente blanco, transmisivo | 150:1 (tipo.) (transmisivo) | |
Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de la respuesta | |
65/65/50/65 (tipo.) (CR≥10) | las 6 | 20/30 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color | Cantidad del color | Cromaticidad blanca del color |
6747K | 262K (6-bit) | X: 0,308; Y: 0,330 |
Consumo de energía: | 2.587W |
---|---|
Velocidad de fotogramas: | 60Hz |
Exploración reversa: | Sí (U/D, L/R) |
Señal eléctrica: | Entrada actual | Entrada del voltaje | Consumo | |||
---|---|---|---|---|---|---|
63/150mA (tipo. /Max.) | 3.3V (tipo.) | 0.21W (tipo.) | ||||
Voltaje para las señales de la exhibición: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
Características del interfaz: | Posición | Tipo | Interfaz | |||
- | Conector | RGB paralelo (1 ch, pedazo 6) | ||||
Interfaz de señal: | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
JST | 40FHY-RSM1-GAN-TF | PC 1 | 0,5 milímetros | 40 pernos |
Características del contraluz: | Tipo | Posición | Forma | Cantidad | Vida (horas) | Reemplazo |
---|---|---|---|---|---|---|
WLED | Tipo de la luz de borde | 4 secuencias | 6S4P | 10K (mínimo) | - | |
WLED eléctrico: | Entrada actual | Entrada del voltaje | Consumo | |||
30/35mA (tipo. /Max.) | 18.0/19.8/21.5V (mínimo/tipo. /Max.) | 2.46W (tipo.) | ||||
Características del interfaz: | Posición | Tipo | Conductor de WLED | |||
- | FPC | No | ||||
Detalle del interfaz | Marca | Modelo | Cantidad | Pin Pitch | Pernos | Pin Assignment |
PC 1 | 0,5 milímetros | 10 pernos | BLE-10PINS-CCCCNAANNN |
LQ070Y5DG09 apoya la exhibición 800×480 (RGB) (WVGA) con la relación de aspecto del 17:9 (W: H), cuyos pixeles se arreglan en raya horizontal del RGB. En cuanto a detalle mecánico, ofrece el área activa de 156,4 (W)×82.08 (H) milímetro, tamaño del esquema de 166 (W)×93.2 (H)×9.5 (D) milímetro, viendo el tamaño del área de 158,4 (W)×84.08 (H) el milímetro, peso neto de 160g (máximo). Como TN, el producto normalmente blanco, transmisivo de LCM, poder LQ070Y5DG09 proporciona el coeficiente de contraste transimissive del 150:1 del brillo de la exhibición del ² de 600 cd/m, 65/65/50/65 (tipo.) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 6, y el tiempo de respuesta de 20/30 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K. Este producto adoptó 6S4P WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde y tiene un rato de la vida laboral de las horas 10K, conductor externo del contraluz se necesita además.
