Datos del producto:
|
Modelo: | LQ084V1DG41 | Marca: | Sostenido |
---|---|---|---|
Tamaño diagonal: | 8,4 pulgadas | Luminancia: | ² de 300 cd/m (tipo.) |
Formato del pixel: | 640 (RGB) ×480 [VGA] 95PPI | Fuente de luz: | CCFL [PC 1], SIN conductor |
Tipo de interfaz: | RGB paralelo (1 ch, 6 mordidos), conector de 31 pernos | Ambiente: | Temperatura de funcionamiento: -10 ~ °C 65; Temperatura de almacenamiento: -30 ~ °C 70 |
Alta luz: | Panel LCD industrial de CCFL LVDS,El panel del NEC TFT de CCFL |
LQ084 serie LQ084V1DG44 LQ084V1DG43 LQ084V1DG42 LQ084V1DG41
Características del pixel: | Formato del pixel | 640 (RGB) ×480 [VGA] | Dot Pitch | 0.089×0.267 milímetro (H×V) |
---|---|---|---|---|
Configuración | Raya vertical del RGB | Echada del pixel | 0.267×0.267 milímetro (H×V) [95PPI] | |
Tamaño mecánico: | Área de presentación | 170.88×128.16 milímetro (H×V) | Área del bisel | 175.9×134.6 milímetro (H×V) |
Resuma oscuro. | 221×152.4 milímetro (H×V) | Profundidad del esquema | 12,0 (tipo.) milímetros | |
Características del esquema: | Factor de forma | Rectángulo plano | Orientación | Tipo del paisaje |
Relación de aspecto | 4:3 (H: V) | Forme el estilo | ||
Agujeros y soportes: | Agujeros de montaje de la cara | |||
Otras características: | Peso | 430g (máximo) | Superficie | Antideslumbrante (neblina el 25%), capa dura (3H) |
Información básica: | Brillo | ² de 300 cd/m (tipo.) | Coeficiente de contraste | 600:1 (tipo.) (transmisivo) |
---|---|---|---|---|
Ángulo de visión | 70/70/60/50 (tipo.) (CR≥10) | Modo óptico | TN, normalmente blanco, transmisivo | |
Dirección de visión | las 12 | Tiempo de respuesta | 10/25 (tipo.) (Tr/Td) (ms) | |
Funcionamiento del color: | Cromaticidad | Wx: 0,313; Wy: 0,329 | Números del color | 262K (6-bit) |
Temperatura de color | 6485K | Uniformidad blanca | 1,45 (máximo) (5 puntos) |
Características del contraluz: | Forma de la lámpara | - | Tipo de la lámpara | CCFL | Tiempo de la vida | - |
---|---|---|---|---|---|---|
Reemplazo | Reemplazable | Cantidad | PC 1 | Posición | Tipo de la luz de borde (lado inferior) | |
Lámpara eléctrica: | Entrada del voltaje | 680V (tipo.) | Entrada actual | 3.5/6.0/6.5mA (mínimo/tipo. /Max.) | ||
Frecuencia | 35/45/70 kilociclo (de mínimo/tipo. /Max.) | Voltaje de partida | 1500V (máximo) (Ta=-10℃) | |||
Consumo | 4.1W (tipo.) | |||||
Características del interfaz: | Tipo | Conector | Posición | - | Conductor de la lámpara | No |
Detalle del interfaz: | Marca | Modelo | Pin Pitch | Pernos | Cantidad | Configuración |
JST | BHR-03VS-1 | 4,0 milímetros | 3 pernos | PC 1 | BLL-3PINS-HNL |
Sistema de señal: | RGB paralelo (1 ch, pedazo 6) | Voltaje de la lógica | VIL≤0.8V; 2.1V≤VIH | |||
---|---|---|---|---|---|---|
Señal eléctrica: | Entrada del voltaje | 3.3/5.0V (tipo.) (VCC) | Entrada actual | 240/155mA (tipo.) (ICC) | ||
Características del interfaz: | Tipo | Conector | Posición | - | ||
Detalle del conector: | Marca | Modelo | Pin Pitch | Pernos | Cantidad | Configuración |
HORAS | DF9BA-31P-1V | 1,0 milímetros | 31 pernos | PC 1 | DRGB-31P1C6B-010K |

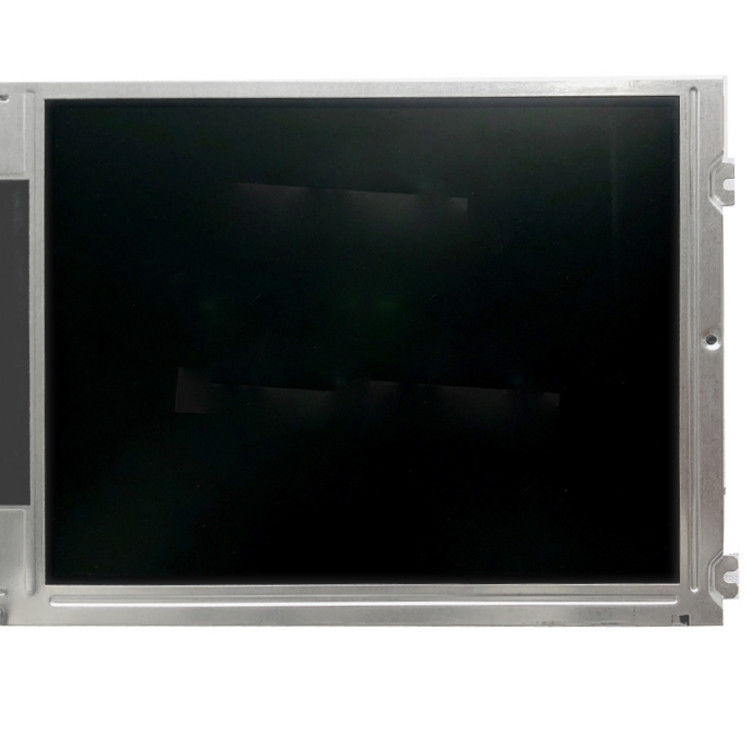

LQ084V1DG41 apoya la exhibición 640 (RGB) ×480 (VGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 170,88 (W)×128.16 (H) milímetro, tamaño del esquema de 221 (W)×152.4 (H) milímetro, viendo el tamaño del área de 175,9 (W)×134.6 (H) milímetro, con el treament superficial de antideslumbrante (neblina el 25%), la capa dura (3H), peso neto de 430g (máximo). Como TN, el producto normalmente blanco, transmisivo de LCM, poder LQ084V1DG41 proporciona el coeficiente de contraste transimissive del 600:1 del brillo de la exhibición del ² de 300 cd/m, 70/70/60/50 (tipo.) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 12, y el tiempo de respuesta de 10/25 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K. Este producto adoptó 1 las PC CCFL pues es el sistema del contraluz que fue puesto como tipo de la luz de borde (lado inferior), conductor externo del contraluz se necesita además.
