Datos del producto:
|
| Marca del panel: | Es muy afilado. | Modelo de panel: | LQ104V1DG5B |
|---|---|---|---|
| Tipo de lámpara: | 2 PC CCFL, 50K horas, sin conductor | Interfaz de señal: | RGB paralelo (1 ch, 6 bits), 31 pines Conector |
| Tamaño del panel: | 10,4” | La luz: | ² de 350 cd/m (tipo.) |
| Resolución del Consejo: | 640 ((RGB) × 480, VGA, 76PPI | Medio ambiente: | Temperatura de funcionamiento: -10 ~ 65 °C; Temperatura de almacenamiento: -30 ~ 70 °C |
| Resaltar: | Panel LCD industrial de CCFL LVDS,El panel del NEC TFT de CCFL |
||

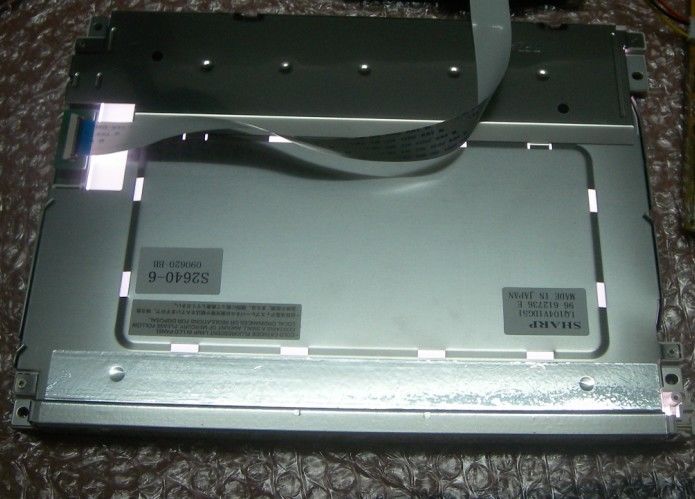

La serie LQ104 LQ104V1DG5B LQ104V1DG5A
| Características de los píxeles | Resolución | 640 ((RGB) × 480, VGA | Punto de tono (mm) | 0.110 × 0,330 (H × V) |
|---|---|---|---|---|
| Formato de píxeles | Bandas verticales RGB | Pitch de los píxeles ((mm) | 0.330 × 0,330 (H × V) [76PPI] | |
| Tamaño mecánico: | Área activa (mm) | 211.2 ((H) × 158.4 ((V) | Área de la becela ((mm) | 214.6 ((H) × 162.4 ((V) |
| Esquema oscuro. | 246.5 ((H) × 179.4 ((V) | Profundidad ((mm) | 15.5 (máximo) | |
| Características del esquema: | Estilo de formulario | Rectángulo plano | Forma del contorno | |
| Proporción de aspecto | 4¿Qué es esto? | Orientación | Tipo de paisaje | |
| Montaje: | Agujas para el montaje de la cara (2-Φ3.4, 2-R1.7×4.4) en el bisel izquierdo, derecho | |||
| Otras especificaciones: | Peso | 620 g (máximo) | Tratamiento | Revestimiento antirreflejo y duro (3H) |
| Información básica: | La luminancia ((cd/m2) | 350 (tipo) | Relación de contraste | 3501 (tipo) (transmisor) |
|---|---|---|---|---|
| Ángulo de visión | 70/70/40/70 (tipo) | Modo de muestra | TN, normalmente blanco, transmisor | |
| Mejor vista en | A las seis. | Respuesta (s) | 10/25 (Tipo) (Tr/Td) | |
| Desempeño de color: | Coordenada blanca | ¿ Qué es eso?0.313Y:0.329 | Muestra los colores | 262K (6 bits) |
| Temperatura del color | 6485K | Uniformidad blanca | 1.45 (máximo) 5 puntos |
| Señales eléctricas: | Suministro de tensión | 3.3/5.0V (tipo) | Suministro actual | Las emisiones de gases de efecto invernadero se determinarán en función de las emisiones de gases de efecto invernadero. | ||
|---|---|---|---|---|---|---|
| Tipo de señal: | RGB paralelo (1 ch, 6 bits) | Tensión de la señal | - | |||
| Características de la interfaz: | Posición | - | El tipo | Conector | ||
| Detalle de la interfaz: | Marca del producto | Modelo | Cantidad | Las pines | El tono | Configuración del pin |
| HRS | Se trata de un sistema de control de las emisiones de gases de escape. | 1 piezas | 31 alfileres | 1.0 mm | Se trata de un sistema de control de las emisiones de gases de escape. | |
| Características de la luz de fondo: | Forma de las piezas | Es recto. | El tipo | El CCFL | Posición | Tipo de luz de borde (lado superior) |
|---|---|---|---|---|---|---|
| Reemplazo | Reemplazable | Cantidad | 2 piezas | Tiempo de vida | 50 K (min.) (horas) | |
| Lámpara eléctrica: | Suministro de tensión | Se trata de un sistema de transmisión por cable. | Suministro actual | 3.0/6.5/7.0mA (min./tipo/máximo) | ||
| Frecuencia | Los componentes de las máquinas de ensayo de la categoría M1 se utilizarán para la fabricación de equipos de ensayo de la categoría M2. | Tensión de arranque | Se aplicarán las siguientes medidas: | |||
| Consumo | 5.6W (tipo) | |||||
| Características de la interfaz: | Posición | El tipo | Conector | |||
| Detalle de la interfaz: | Marca del producto | Modelo | Cantidad | Las pines | El tono | Configuración del pin |
| JST | BHR-03VS-1: el número de unidad | 2 piezas | 3 alfileres | 4.0 mm | BLL-3PINS-HNL | |
| El controlador de luz de fondo: |
- No, no lo sé. |
|||||
LQ104V1DG5B admite la pantalla640 ((RGB) × 480(VGA) con una relación de aspecto de 4:3 (W:H), cuyos píxeles están dispuestos en banda vertical RGB. En cuanto a los detalles mecánicos, presenta un área activa de 211.2 ((W) × 158.4 ((H) mm, tamaño de contorno de 246.5 ((W) × 179.4 ((H) × 15.5 ((D) mm, tamaño del área de visualización de 214.6 ((W) × 162.4 ((H) mm, con tratamiento superficial de Antiglare, recubrimiento duro (3H), peso neto de 620 g (máx.).LQ104V1DG5B puede proporcionar 350 cd/m2 de brillo de pantalla 3501:1 relación de contraste transmisor, ángulo de visión 70/70/40/70 (tipo) (CR≥10) (L/R/U/D), mejor dirección de visión a las 6 horas y tiempo de respuesta de 10/25 (tipo) (Tr/Td) ms.La escala de grises o el brillo del subpixel se determina con una señal de escala de grises de 6 bits para cada punto, presentando así una paleta de 262K colores. Este producto adoptó 2 PC CCFL como sistema de retroiluminación que se colocó como tipo de luz Edge (lado superior) y tienen un tiempo de vida útil de 50K horas,Se necesita además un controlador de retroiluminación externo..
