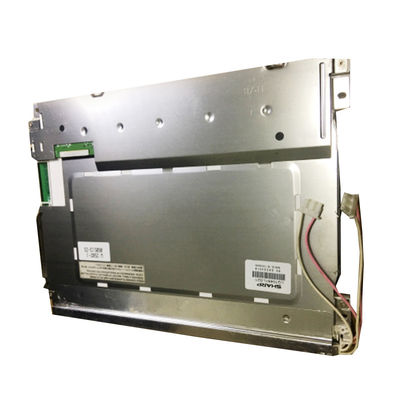

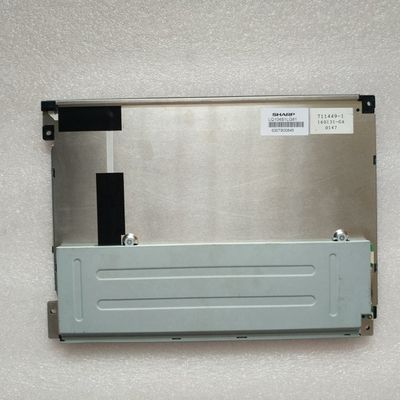

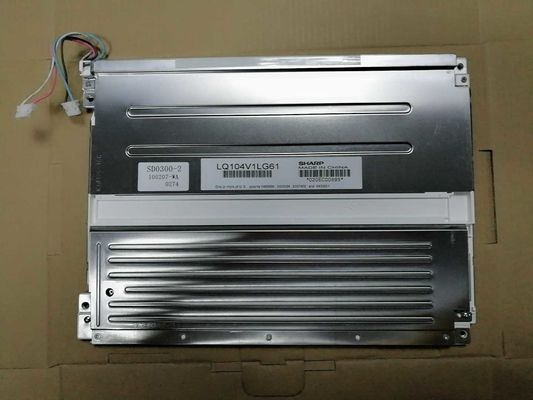

Datos del producto:
|
Marca del panel: | Sostenido | Modelo del panel: | LQ104V1LG61 |
---|---|---|---|
BRILLO: | ² de los 450cd/m | tamaño del panel: | 10,4” |
Interfaz de señal: | LVDS (1 ch, pedazo 6), conector de 20 pernos | Tipo de la lámpara: | 2 PC CCFL, horas 50K, sin el conductor |
RESOLUCIÓN: | 640 (RGB) ×480, VGA, 76PPI | Ambiente: | Temporeros de funcionamiento.: -30 ~ °C 80; Temporeros del almacenamiento.: -30 ~ °C 80; Nivel de la |
Alta luz: | Exhibición de LVDS TFT LCD,Exhibición del LCD del alto brillo de WLED |
Serie LQ104 LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
Características del pixel: | Resolución | 640 (RGB) ×480, VGA | Dot Pitch (milímetros) | 0.110×0.330 (H×V) |
---|---|---|---|---|
Formato del pixel | Raya vertical del RGB | Echada del pixel (milímetros) | 0.330×0.330 (H×V) [76PPI] | |
Tamaño mecánico: | Área activa (milímetros) | 211,2 (H) × 158,4 (V) | Área del bisel (milímetros) | 214,6 (H) × 162,4 (V) |
Resuma oscuro. (milímetro) | 246,5 (H) × 179,4 (V) | Profundidad (milímetros) | 13,7 (máximo) | |
Características del esquema: | Estilo de la forma | Rectángulo plano | Forma del esquema | |
Relación de aspecto | 4:3 (H: V) | Orientación | Tipo del paisaje | |
Montaje: | Agujeros de montaje de la cara (2-Φ3.4, 2-R1.7×4.4) en bisel izquierdo, derecho | |||
La otra espec.: | Peso | 620g (máximo) | Tratamiento | Capa antideslumbrantes, duros (3H) |
Información básica: | Luminancia (² de cd/m) | 450 (tipo.) | Coeficiente de contraste | 600:1 (tipo.) (transmisivo) |
---|---|---|---|---|
Ángulo de visión | 70/70/50/60 (tipo.) (CR≥10) | Modo de visualización | TN, normalmente blanco, transmisivo | |
La mejor visión encendido | las 6 | Respuesta (ms) | 10/25 (tipo.) (Tr/Td) | |
Funcionamiento del color: | Coordenada blanco | X: 0,313; Y: 0,329 | Colores de la exhibición | 262K (6-bit) |
Temperatura de color | 6485K | Uniformidad blanca | 1,35 (máximo) (5 puntos) | |
1931 color Gamlt: | Ratio de NTSC | el 43% | sRGB | cobertura del 60% |
Adobe RGB | cobertura del 45% | DCI-P3 | cobertura del 45% | |
Rec.2020 | cobertura del 32% | Observaciones | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
Velocidad de fotogramas: | 60Hz |
---|---|
Exploración reversa: | Sí (U/D, L/R) |
Consumo de energía: | 6.3W |
Señal eléctrica: | Fuente del voltaje | 3.3/5.0V (tipo.) | Fuente actual | 200/130mA (tipo.) (3.3V/5.0V) | ||
---|---|---|---|---|---|---|
Tipo de la señal: | LVDS (1 ch, 6 mordidos) | Voltaje de la señal | - | |||
Características del interfaz: | Posición | - | Tipo | Conector | ||
Detalle del interfaz: | Marca | Modelo | Cantidad | Pernos | Echada | Pin Configuration |
PC 1 | 20 pernos | 1,25 milímetros | LVDS-20P1C6B-070D |
Características del contraluz: | Forma | Recto | Tipo | CCFL | Posición | Tipo de la luz de borde (lado de top) |
---|---|---|---|---|---|---|
Reemplazo | Reemplazable | Cantidad | 2 PC | Tiempo de la vida | 50K (mínimo) (horas) | |
Lámpara eléctrica: | Fuente del voltaje | 470V (tipo.) | Fuente actual | 3.0/6.0/6.5mA (mínimo/tipo. /Max.) | ||
Frecuencia | 35/60/70 kilociclo (de mínimo/tipo. /Max.) | Voltaje de lanzamiento | TBD | |||
Consumo | 5.64W (tipo.) | |||||
Características del interfaz: | Posición | - | Tipo | Conector | ||
Detalle del interfaz: | Marca | Modelo | Cantidad | Pernos | Echada | Pin Configuration |
JST | BHR-02 (8,0) VS-1N | 2 PC | 2 pernos | 8,0 milímetros | BLL-2PINS-HL | |
Conductor del contraluz: | No |
LQ104V1LG61 apoya la exhibición 640 (RGB) ×480 (VGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 211,2 (W)×158.4 (H) milímetro, tamaño del esquema de 246,5 (W)×179.4 (H)×13.7 (D) milímetro, viendo el tamaño del área de 214,6 (W)×162.4 (H) milímetro, con el treament superficial de la capa antideslumbrante, dura (3H), peso neto de 620g (máximo). Como TN, el producto normalmente blanco, transmisivo de LCM, poder LQ104V1LG61 proporciona el coeficiente de contraste transimissive del 600:1 del brillo de la exhibición del ² de 450 cd/m, 70/70/50/60 (tipo.) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 6, y el tiempo de respuesta de 10/25 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K, también con el funcionamiento de la gama el 43% (NTSC) del color. Este producto adoptó 2 PC CCFL pues es el sistema del contraluz que fue puesto como tipo de la luz de borde (lado superior) y tener un rato de la vida laboral de las horas 50K, conductor externo del contraluz se necesita además.
