Datos del producto:
|
tamaño del panel: | 12.1inch | Modelo del panel: | LQ121S1DG43 |
---|---|---|---|
BRILLO: | ² de 370 cd/m (tipo.) | RESOLUCIÓN: | 800 (RGB) × 600, SVGA, 82PPI |
Tipo de la lámpara: | 2 PC CCFL, horas 50K, sin el conductor | Interfaz de señal: | RGB paralelo (1 ch, pedazo 6), conector de 41 pernos |
Ángulo de visión: | 70/70/50/60 | Ambiente: | Temporeros de funcionamiento.: -10 ~ °C 65; Temporeros del almacenamiento.: -30 ~ °C 70 |
Alta luz: | Exhibición de LVDS TFT LCD,Exhibición del LCD del alto brillo de WLED |
Serie LQ121 LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
Información básica: | Luminancia | Modo del trabajo | Coeficiente de contraste |
---|---|---|---|
² de 370 cd/m (tipo.) | TN, normalmente blanco, transmisivo | 450:1 (tipo.) (transmisivo) | |
Buena visión en | Ángulo de visión | Tiempo de respuesta | |
las 6 | 70/70/50/60 (tipo.) (CR≥10) | 10/25 (tipo.) (Tr/Td) (ms) | |
Color de la exhibición: | Temperatura de color: | Color de la ayuda | Coordenada del color |
6485K | 262K (6-bit) | X: 0,313; Y: 0,329 | |
1931 color Gamlt: | Ratio de NTSC | cobertura del sRGB | Cobertura de Adobe RGB |
el 50% | el 69% | el 52% | |
Cobertura DCI-P3 | Cobertura Rec.2020 | Observaciones | |
el 52% | el 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
Uniformidad blanca: | 1,25 (máximo) (5 puntos) |
Tamaño de pantalla: | 12,1” | |||
---|---|---|---|---|
Características del pixel: | Número del pixel | Formato del pixel | Dot Pitch (H×V) | Echada del pixel (H×V) |
800 (RGB) ×600, SVGA | Raya vertical del RGB | 0.1025×0.3075 milímetro | 0.3075×0.3075 milímetro [82PPI] | |
Tamaño mecánico: | Área de presentación (H×V) | Abertura del bisel (H×V) | Dimensión total (H×V) | Profundidad total |
246×184.5 milímetro | 249.0×187.5 milímetro | 276×209 milímetro | 11,0 (máximo) milímetros | |
Características del esquema: | Forma de la forma | Relación de aspecto (H: V) | Orientación | Forme el estilo |
Rectángulo plano | 4:3 | Tipo del paisaje | ||
La otra espec.: | Masa | Cubierta del panel | Tratamiento superficial | |
660g (máximo) | - | Capa antideslumbrantes, duros (3H) | ||
Agujeros y soportes: | Agujeros de montaje de la cara (2-Φ3.4, 2-R1.7) en bisel izquierdo, derecho |
Características del contraluz: | Tipo | Posición | Vida (horas) | Cantidad | Forma | Reemplazo |
---|---|---|---|---|---|---|
CCFL | Tipo de la luz de borde (lado de top) | 50K (mínimo) | 2 PC | Recto | Reemplazable | |
CCFL eléctrico: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
583V (tipo.) | 3.0/6.0/6.5mA (mínimo/tipo. /Max.) | 7.0W (tipo.) | ||||
Frecuencia de funcionamiento | Voltaje de lanzamiento | |||||
35/60/80 kilociclo (de mínimo/tipo. /Max.) | 1200/1500V (máximo) (Ta=+25/-10℃) | |||||
Características del interfaz: | Conductor State de CCFL | Tipo físico | Posición del interfaz | |||
No | Conector | - | ||||
Detalle del interfaz | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
JST | BHR-03VS-1 | 2 PC | 3 pernos | 4,0 milímetros | BLL-3PINS-HNL |
Señal eléctrica: | Voltaje entrado | Corriente entrada | Consumo de energía | |||
---|---|---|---|---|---|---|
3.3/5.0V (tipo.) (VCC) | 380/230mA (tipo.) (ICC) | - | ||||
Voltaje para las señales de la exhibición: | VIL≤0.8V; 2.1V≤VIH | |||||
Características del interfaz: | Tipo de la señal | Tipo físico | Posición del interfaz | |||
RGB paralelo (1 ch, pedazo 6) | Conector | - | ||||
Detalle del interfaz: | Marca | Name modelo | Cantidad | Pernos | Pin Pitch | Pin Configuration |
PC 1 | 41 pernos | 1,0 milímetros | DRGB-41P1C6B-010A |

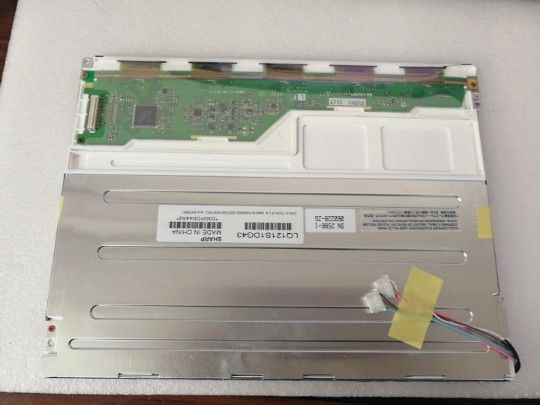

LQ121S1DG43 apoya la exhibición 800 (RGB) ×600 (SVGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 246 (W)×184.5 (H) milímetro, tamaño del esquema de 276 (W)×209 (H)×11 (D) milímetro, viendo el tamaño del área de 249,0 (W)×187.5 (H) milímetro, con el treament superficial de la capa antideslumbrante, dura (3H), peso neto de 660g (máximo). Como TN, el producto normalmente blanco, transmisivo de LCM, poder LQ121S1DG43 proporciona el coeficiente de contraste transimissive del 450:1 del brillo de la exhibición del ² de 370 cd/m, 70/70/50/60 (tipo.) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en las 6, y el tiempo de respuesta de 10/25 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con una señal de la escala gris de 6 pedazos para cada punto, así presentando una paleta de los colores 262K, también con el funcionamiento de la gama el 50% (NTSC) del color. Este producto adoptó 2 PC CCFL pues es el sistema del contraluz que fue puesto como tipo de la luz de borde (lado superior) y tener un rato de la vida laboral de las horas 50K, conductor externo del contraluz se necesita además.
