Datos del producto:
|
| Modelo de panel: | El objetivo es: | Tamaño del panel: | 12.1inch |
|---|---|---|---|
| Brillo: | ² de 450 cd/m (tipo.) | Resolución del Consejo: | 800 ((RGB) × 600, SVGA, 82PPI |
| Interfaz de señal: | RGB paralelo (1 ch, 6 bits), 41 pines Conector | Tipo de lámpara: | 2 PC CCFL, 50K horas, sin conductor |
| Ángulo de visión: | 70/70/50/60 | Medio ambiente: | Temperatura de funcionamiento: -30 ~ 80 °C; Temperatura de almacenamiento: -30 ~ 80 °C |
| Resaltar: | Exhibición de LVDS TFT LCD,Exhibición del LCD del alto brillo de WLED |
||
Sección LQ121 Serie LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| Tamaño del panel: | 12.1 pulgadas | |||
|---|---|---|---|---|
| Características de los píxeles | Resolución | Disposición de los píxeles | Pintura de puntos (W × H) | Pico de los píxeles (W × H) |
| 800 ((RGB) × 600, SVGA | Bandas verticales RGB | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Tamaño mecánico: | Área activa (W × H) | Área de la becela (W × H) | Dimensión del contorno (W × H) | Profundidad del contorno |
| de una anchura superior o igual a 30 mm | 249.0 × 187,5 mm | 276 × 209 mm | 11.0 (máximo) mm | |
| Características del esquema: | Estilo de formulario | Proporción de aspecto | Orientación | Estilo de forma |
| Rectángulo plano | 43 (W: H) | Tipo de paisaje | ||
| Fijación: | Agujas para el montaje de la cara (2-Φ3.4, 2-R1.7) en el bisel izquierdo, derecho | |||
| Otras características: | Cubierta del panel | Peso | Superficie | |
| - | 800 g (máximo) | Revestimiento antirreflejo y duro (3H) | ||
| Información básica: | Brillo | Modo de funcionamiento | Relación de contraste |
|---|---|---|---|
| Se trata de un sistema de control de las emisiones de gases de escape. | TN, normalmente blanco, transmisor | 6001 (tipo) (transmisor) | |
| Ángulo de visión (L/R/U/D) | Dirección de visión | Velocidad de respuesta | |
| 70/70/50/60 (tipo) | A las seis. | 10/25 (Tipo) (Tr/Td) (ms) | |
| Color de la pantalla: | Temperatura del color | Cantidad de color | Color blanco Cromaticidad |
| 6485K | 262K (6 bits) | ¿ Qué es eso?0.313Y:0.329 | |
| 1931 Color Gamlt: | Relación NTSC | Cobertura de sRGB | Cobertura RGB de Adobe |
| El 44% | El 60% | El 46% | |
| Cobertura del DCI-P3 | Rec.2020 Cobertura | Las observaciones | |
| El 45% | El 33% | Las condiciones de las pruebas de calidad se determinarán en función de las características de las piezas.709, BT.709), Rec.2020 (BT.2020) | |
| Variación de luminancia: | 1.35 (máximo) 5 puntos | ||
| Señales eléctricas: | Entrada de corriente | Entrada de voltaje | Consumo | |||
|---|---|---|---|---|---|---|
| Las medidas de seguridad se aplicarán a los dispositivos de seguridad de los vehículos. | 3.3/5.0V (tipo) (VCC) | - | ||||
| Voltado para señales de visualización: | VIL≤0,8V; 2,1V≤VIH | |||||
| Características de la interfaz: | Posición | El tipo | Interfaz | |||
| - | Conector | RGB paralelo (1 ch, 6 bits) | ||||
| Interfaz de señal: | Marca del producto | Modelo | Importe | Punto de pinchazo | Las pines | Asignación del pin |
| 1 piezas | 1.0 mm | 41 alfileres | Se trata de un sistema de control de las emisiones de gases de escape. | |||
| Características de la luz de fondo: | El tipo | Posición | Forma de las piezas | Importe | Vida (horas) | Reemplazo |
|---|---|---|---|---|---|---|
| El CCFL | Tipo de luz de borde (lado superior) | Es recto. | 2 piezas | 50K ((Min.) | Se puede sustituir (LQ0DDB5399) | |
| CCFL Electrical: | Entrada de corriente | Entrada de voltaje | Consumo | |||
| 3Los componentes de las máquinas de ensayo y de las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y las máquinas de ensayo y de ensayo. | Se trata de un sistema de transmisión de datos. | 7.0W (tipo) | ||||
| Voltado de encendido | Frecuencia de la lámpara | |||||
| La temperatura máxima de la corriente es de 300 V (máximo). | Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: | |||||
| Características de la interfaz: | Posición | El tipo | Conducción de la CCFL | |||
| - | Conector | - No, no lo sé. | ||||
| Detalle de la interfaz | Marca del producto | Modelo | Importe | Punto de pinchazo | Las pines | Asignación del pin |
| JST | BHR-02 ((8.0) VS-1N | 2 piezas | 8.0 mm | 2 alfileres | BLL-2PINS-HL, incluidos los productos de las categorías A, B y C | |

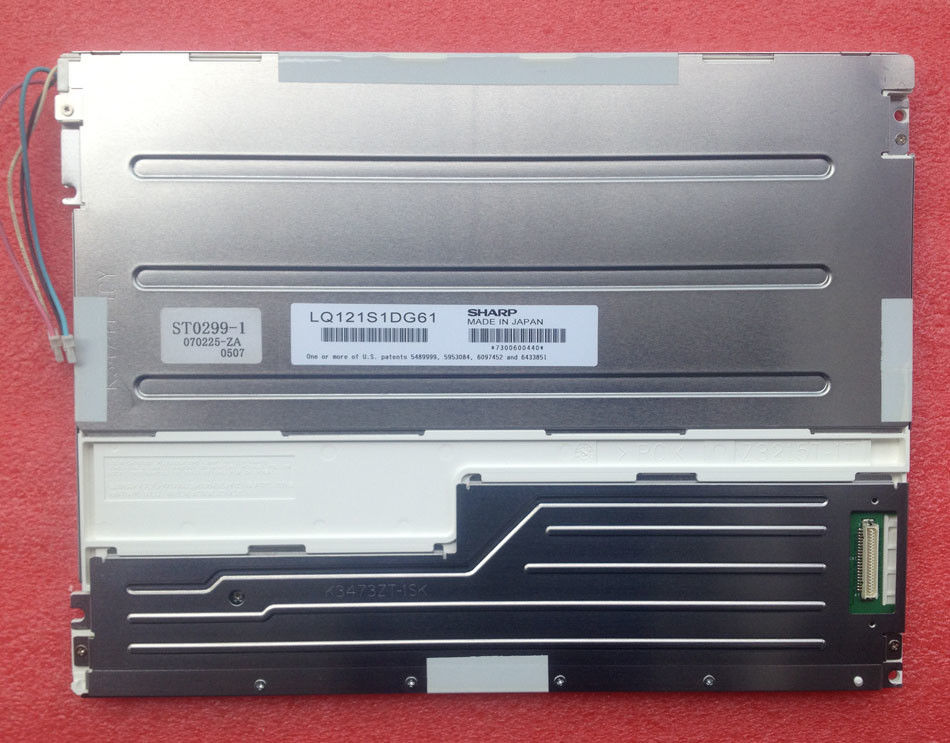

LQ121S1DG61 admite la pantalla800 ((RGB) × 600(SVGA) con una relación de aspecto de 4:3 (W: H), cuyos píxeles están dispuestos en banda vertical RGB. En cuanto a los detalles mecánicos, presenta un área activa de 246 ((W) × 184.5 ((H) mm,tamaño de contorno de 276 ((W) × 209 ((H) × 11 ((D) mm, tamaño de área de visualización de 249,0 ((W) × 187,5 ((H) mm, con tratamiento de superficie de Antiglare, recubrimiento duro (3H), peso neto de 800 g (máximo).LQ121S1DG61 puede proporcionar 450 cd/m2 de brillo de pantalla 6001:1 relación de contraste transmisor, ángulo de visión 70/70/50/60 (tipo) (CR≥10) (L/R/U/D), mejor dirección de visión a las 6 horas y tiempo de respuesta de 10/25 (tipo) (Tr/Td) ms.La escala de grises o el brillo del subpixel se determina con una señal de escala de grises de 6 bits para cada punto, presentando así una paleta de colores de 262K, también con un rendimiento de gama de colores del 44% (NTSC).Este producto adoptó 2 pcs CCFL como sistema de retroiluminación que se colocó como tipo de luz de borde (lado superior) y tienen una vida útil de 50K horas, el controlador de retroiluminación externo es adicionalmente necesario.
