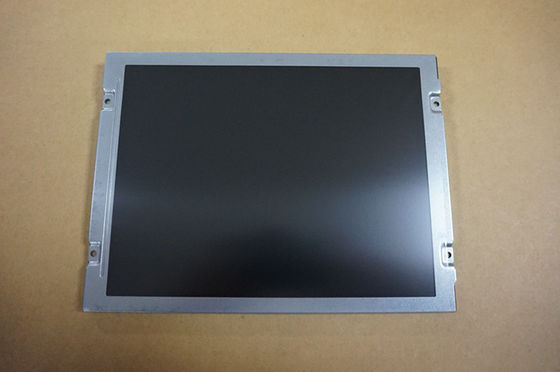

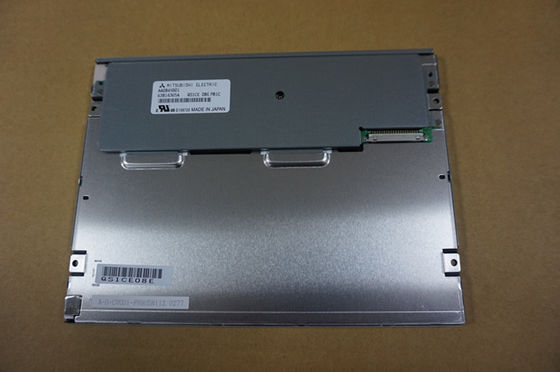

Temporeros de funcionamiento de AA084XD01 Mitsubishi 8.4INCH 1024×768 RGB 700CD/M2 WLED LVDS.: -30 ~ EXHIBICIÓN INDUSTRIAL del LCD de 80 °C

Detalle del interfaz:

Marca

Modelo

Pin Pitch

Pernos

Cantidad

Pin Assignment

JAE

FI-S6P-HFE

1,25 milímetros

6 pernos

PC 1



AA084XD01 apoya la exhibición 1024 (RGB) ×768 (XGA) con la relación de aspecto del 4:3 (W: H), cuyos pixeles se arreglan en raya vertical del RGB. En cuanto a detalle mecánico, ofrece el área activa de 170,496 (W)×127.872 (H) milímetro, tamaño del esquema de 199,5 (W)×149 (H)×10.2 (D) milímetro, viendo el tamaño del área de 174,9 (W)×132.2 (H) milímetro, con el treament superficial de la capa antideslumbrante, dura (3H), peso neto de 340g (tipo.). Como SWV, el producto normalmente negro, transmisivo de LCM, poder AA084XD01 proporciona el coeficiente de contraste transimissive del 1000:1 del brillo de la exhibición del ² de 700 cd/m, 85/85/85/85 (tipo.) (CR≥10) (L/R/U/D) el ángulo de visión, la mejor dirección de la visión en simetría, y el tiempo de respuesta de 12/12 (tipo.) (Tr/Td) escala del ms gris o del brillo del sub-pixel se determina con 6 pedazos/una señal de 8 bits de la escala gris para cada punto, presentando así una paleta de los colores de los 262K/16.7M, también con el funcionamiento de la gama el 50% (NTSC) del color. Este producto adoptó WLED pues es el sistema del contraluz que fue puesto como tipo de la luz de borde y tiene un rato de la vida laboral de las horas 100K, con el conductor del LED. AA084XD01 utiliza LVDS (1 ch, 6/8-bit) pues es el sistema de entrada de la señal, que conectó por el conector de 20 pernos con el voltaje de fuente de alimentación de 3.3V (tipo.).
